KHTN 8 Bài 22: Mạch điện đơn giản Giải KHTN 8 Kết nối tri thức trang 91, 92, 93, 94

Giải Khoa học tự nhiên 8 Bài 22: Mạch điện đơn giản giúp các em học sinh lớp 8 tham khảo, nhanh chóng trả lời các câu hỏi phần thảo luận, luyện tập trang 91, 92, 93, 94 sách Kết nối tri thức với cuộc sống.

Qua đó, cũng giúp thầy cô tham khảo để soạn giáo án Bài 22 Chương V: Điện trong sách giáo khoa Khoa học tự nhiên 8 Kết nối tri thức với cuộc sống cho học sinh của mình. Mời thầy cô và các em cùng theo dõi nội dung chi tiết trong bài viết dưới đây của Download.vn:

I. Mạch điện và các bộ phận của mạch điện

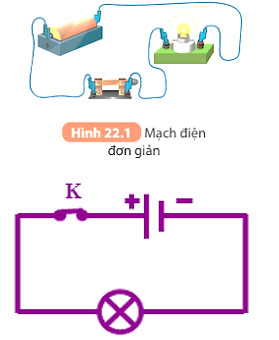

Hoạt động 1: Vẽ sơ đồ của mạch điện trong Hình 22.1.

Trả lời:

Các em vẽ lại sơ đồ mạch điện hình 22.1.

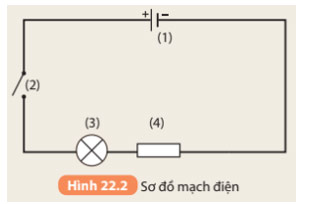

Hoạt động 2: Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện Hình 22.2.

Trả lời:

Tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện là

(1) – nguồn điện

(2) – công tắc mở

(3) – bóng đèn

(4) – điện trở

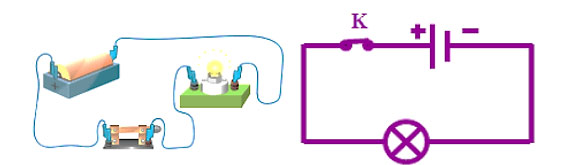

Hoạt động 3: Mắc mạch điện gồm pin, bóng đèn, công tắc, dây nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.

Trả lời:

- Các bạn mắc mạch điện như sơ đồ sau, khi đóng công tắc để đảm bảo mạch điện kín và đèn sáng.

- Nếu đèn không sáng kiểm tra một vài yếu tố sau:

• Kiểm tra xem pin còn điện hay hết ⇒ Nếu hết thì thay pin mới.
• Kiểm tra bóng đèn còn dây tóc hay đứt ⇒ Nếu bóng hỏng thì thay bóng mới.
• Kiểm tra các đoạn dây nối có chỗ nào bị hở không, các chốt cắm, mấu nối đã chặt chưa,…. ⇒ Nếu chưa thì chỉnh lại cho mạch kín hoặc thay dây khác.

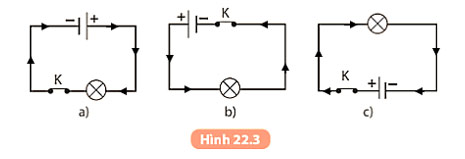

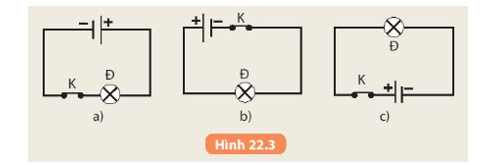

Hoạt động 4: Dòng điện cung cấp bởi pin hoặc acquy có chiều không đổi gọi là dòng điện một chiều. Người ta quy ước chiều dòng điện trong mạch điện là chiều từ cực dương của nguồn điện qua dây nối và các dụng cụ tiêu thụ điện tới cực âm của nguồn điện. Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.

Trả lời:

II. Công dụng của cầu chì, cầu dao tự động, rơle, chuông điện

Câu 1: Trong mạng điện của gia đình có sử dụng cầu chì không? Nếu có thì cầu chì mắc ở vị trí nào? Có công dụng gì?

Trả lời:

Trong mạng điện của gia đình có sử dụng cầu chì. Được mắc nối tiếp với các thiết bị điện.

Câu 2: Trong mạng điện của gia đình có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Có công dụng gì?

Trả lời:

Trong mạng điện của gia đình có sử dụng cầu dao tự động. Được mắc ngay sau đầu vào của mạng điện lưới đưa vào từng hộ gia đình hoặc ở từng tầng của căn hộ.

Câu 3: Trong gia đình em có thiết bị điện nào dùng rơle? Rơle trong các thiết bị đó có công dụng gì?

Trả lời:

Các thiết bị điện nào dùng rơle: tủ lạnh, tủ điện, tủ điều khiển hay các loại máy móc công nghiệp,...

Công dụng: có tác dụng điều khiển đóng, ngắt mạch điện tự động.

Câu 4: Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?

Trả lời:

Nhà em có lắp chuông điện. Chuông điện thường được đặt ở cửa nhà.
