Trả lời câu hỏi hình thành kiến thức Công nghệ 12 Cánh diều Bài 7

Câu hỏi trang 33

Mạng điện hạ áp dùng trong sinh hoạt có đặc điểm gì và được cung cấp từ đâu?

Lời giải:

- Đặc điểm của mạng điện hạ áp dùng trong sinh hoạt: là mạng điện ba pha bốn dây có điện áp 380/220 V cung cấp điện cho một khu vực dân cư hay các toà nhà chung cư cao tầng.

- Mạng điện hạ áp dùng trong sinh hoạt được cung cấp từ: một máy biến áp từ lưới điện phân phối 22 kV hoặc 35 kV.

Câu hỏi trang 33

Quan sát Hình 7.1, trình bày sơ đồ và hoạt động của mạng điện hạ áp dùng trong sinh hoạt.

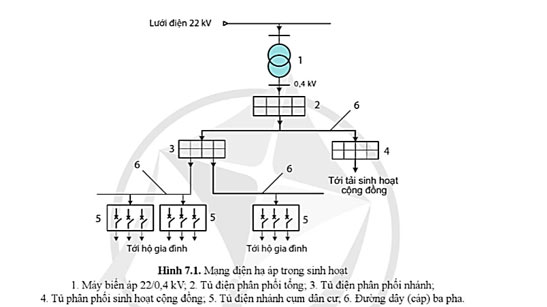

Hình 7.1

Lời giải:

* Sơ đồ của mạng điện hạ áp dùng trong sinh hoạt:

Máy biến áp
Tủ điện phân phối tổng
Tủ điện phân phối nhánh
Tủ phân phối sinh hoạt cộng đồng
Tủ điện nhánh cụm dân cư
Đường dây ba pha

* Hoạt động của mạng điện hạ áp:

Điện năng từ nguồn điện được hạ áp xuống 0,4 kV bởi máy biến áp.
Điện 0,4 kV được phân phối đến các tủ phân phối nhánh (BDB) qua MSB.
BDB phân phối điện đến các tủ phân phối tầng (TPD) hoặc trực tiếp đến các phụ tải.
TPD phân phối điện đến các căn hộ hoặc khu vực cụ thể trong tòa nhà.
Điện năng được sử dụng bởi các phụ tải như động cơ, đèn chiếu sáng, ổ cắm điện và các thiết bị điện khác.
Thiết bị bảo vệ theo dõi dòng điện và điện áp trong hệ thống. Nếu xảy ra sự cố như quá tải, ngắn mạch hoặc rò điện, thiết bị bảo vệ sẽ tự động ngắt mạch để bảo vệ thiết bị và người sử dụng.

Câu hỏi trang 35

Trình bày thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt.

Lời giải:

Thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt:

Thông số	Nội dung
Điện áp	220V/110V hoặc 380V/220V, tần số 50 Hz
Dòng điện	Phụ thuộc vào công suất tiêu thụ, chịu được quá tải trong thời gian ngắn, cắt đứt dòng điện ngắn mạch.
Tiết diện dây dẫn	Phù hợp với dòng điện và chiều dài dây dẫn.
Kháng điện	Thấp để giảm hao hụt điện áp và tổn hao công suất.
Hệ thống tiếp địa	Đảm bảo an toàn cho người sử dụng và bảo vệ thiết bị.
Thiết bị bảo vệ	Lắp đặt phù hợp để bảo vệ hệ thống điện.

Giải Công nghệ 12 Cánh diều Bài 7 - Luyện tập

Vẽ sơ đồ mạng điện hạ áp cấp điện cho một chung cư gồm: một máy biến áp 22/0,4 kV, một tủ điện phân phối tổng, hai tù điện phân phối nhánh, một tủ điện phân phối cấp cho sinh hoạt cộng đồng. Mỗi tủ điện phân phối nhánh cấp cho một mạch đường dây ba pha riêng

Lời giải:

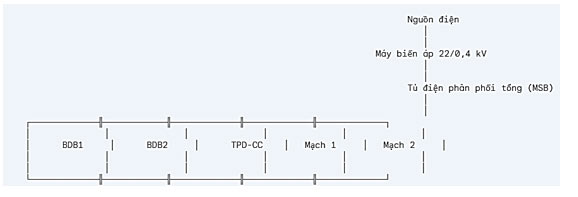

Sơ đồ mạng điện hạ áp cấp điện cho một chung cư:

Vẽ sơ đồ mạng điện hạ áp

* BDB1, BDB2: Tủ điện phân phối nhánh

* TPD-CC: Tủ điện phân phối sinh hoạt cộng đồng

* Mạch 1, Mạch 2: Mạch đường dây ba pha

Giải Công nghệ 12 Cánh diều Bài 7 - Vận dụng

Tìm hiểu cấu trúc lưới điện hạ áp cung cấp điện cho khu phố hoặc thôn, xã nơi gia đình em đang sinh sống.

Lời giải:

Cấu trúc lưới điện hạ áp cung cấp điện cho khu phố hoặc thôn, xã nơi gia đình em đang sinh sống gồm:

Cấu trúc	Nội dung
Trạm biến áp	Nhận điện áp cao từ lưới điện truyền tải và hạ áp xuống điện áp thấp (thường là 400V hoặc 230V) phù hợp cho phân phối đến khách hàng dân dụng và thương mại.
Cáp cấp điện chính	Đây là những cáp điện trên cao hoặc ngầm chính mang điện từ trạm biến áp đến các điểm phân phối chính, còn được gọi là nút phân phối chính. Chúng thường có máy biến áp để giảm điện áp xuống mức thấp hơn nữa cho phân phối thứ cấp.
Điểm phân phối chính (Nút phân phối chính)	Đây là các điểm giao nhau nơi các cáp cấp điện chính kết nối với các cáp cấp điện thứ cấp. Chúng thường có máy biến áp để giảm điện áp xuống mức thấp hơn nữa cho phân phối thứ cấp.
Cáp cấp điện thứ cấp	Đây là những cáp nhỏ hơn mang điện từ các điểm phân phối chính đến máy biến áp phân phối thứ cấp.
Máy biến áp phân phối thứ cấp	Những máy biến áp này tiếp tục giảm điện áp xuống điện áp sử dụng cuối cùng, thường là 240V hoặc 120V, phù hợp cho sử dụng trong nhà ở và doanh nghiệp.
Cáp điện chính thứ cấp	Đây là những cáp điện áp thấp kết nối máy biến áp phân phối thứ cấp với các điểm hạ dịch vụ khách hàng hoặc lối vào dịch vụ cá nhân.
Điểm hạ dịch vụ khách hàng hoặc lối vào dịch vụ cá nhân	Đây là những dây điện trên cao hoặc ngầm kết nối cáp điện chính thứ cấp với đồng hồ và bảng điện của từng khách hàng.
