Công nghệ 12 Bài 3: Mạch điện xoay chiều ba pha Giải Công nghệ 12 Điện - Điện tử Cánh diều trang 14, 15, 16, 17, 18, 19

Giải Công nghệ 12 Bài 3: Mạch điện xoay chiều ba pha giúp các em học sinh lớp 12 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 12 Cánh diều trang 14, 15, 16, 17, 18, 19.

Với lời giải trình bày rõ ràng, cẩn thận, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng là tài liệu hữu ích giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 3 Chủ đề 2: Hệ thống điện quốc gia - Phần I: Công nghệ điện SGK Công nghệ Điện - Điện tử 12 Cánh diều. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn:

Trả lời câu hỏi hình thành kiến thức Công nghệ 12 Cánh diều Bài 3

Câu hỏi 1 trang 14

Dòng điện xoay chiều ba pha là gì?

Lời giải:

Dòng điện xoay chiều ba pha là dòng điện được tạo ra trong mạch điện ba pha.

Câu hỏi 2 trang 14

Dòng điện xoay chiều ba pha được tạo ra bằng cách nào?

Lời giải:

Dòng điện xoay chiều ba pha được tạo ra bởi máy phát điện xoay chiều ba pha.

Câu hỏi 1 trang 16

Nêu các cách nối nguồn và tải điện ba pha.

Lời giải:

Các cách nối nguồn và tải điện ba pha:

• Nối hình sao.
• Nối hình tam giác.

Câu hỏi 2 trang 16

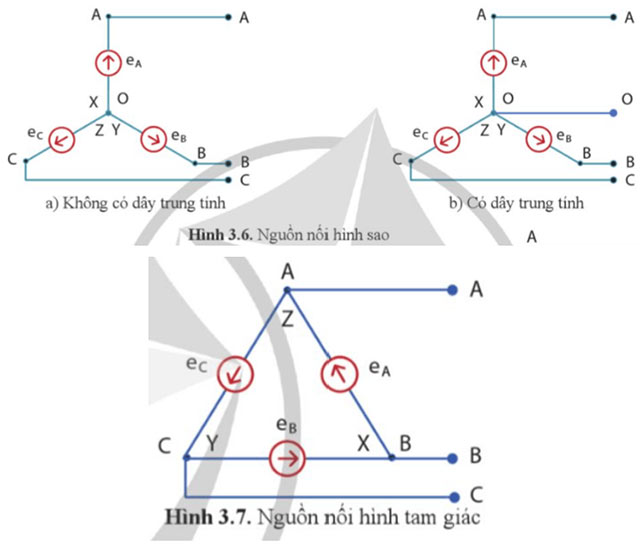

Quan sát Hình 3.6, 3.7 và trình bày cách nối nguồn điện ba pha

Lời giải:

- Hình 3.6 nguồn nối hình sao: điểm cuối cuộn dây của các pha X, Y, Z được nối với nhau tại O; điểm đầu A, B, C của các cuộn dây được nối với đường dây truyền tải điện.

- Hình 3.7 nguồn nối hình tam giác: điểm cuối của cuộn dây pha này được nối với điểm đầu của cuộn dây pha kia.

Câu hỏi 3 trang 16

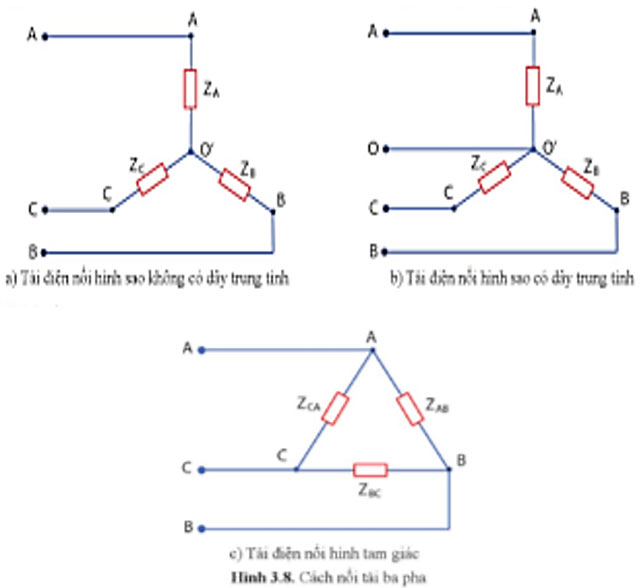

Quan sát Hình 3.8 và trình bày cách nối tải ba pha.

Lời giải:

- Hình 3.8a: tải nối hình sao không có dây trung tính.

- Hình 3.8b: tải nối hình sao có dây trung tính.

- Hình 3.8c: tải nối hình tam giác.

Câu hỏi 1 trang 17

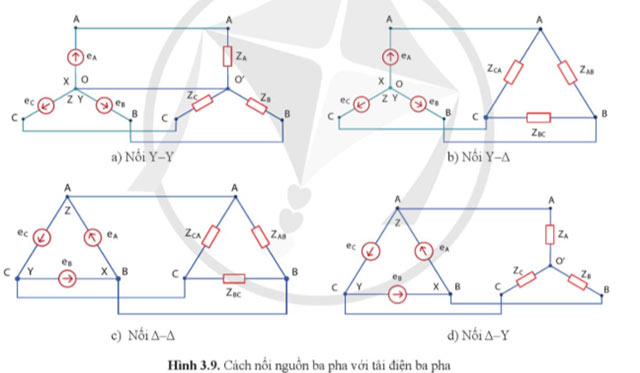

Quan sát Hình 3.9 và cho biết các cách nối nguồn ba pha với tải điện ba pha.

Lời giải:

Các cách nối nguồn ba pha với tải điện ba pha:

• Nguồn nối hình sao, tải nối hình sao
• Nguồn nối hình sao, tải nối hình tam giác
• Nguồn nối hình tam giác, tải nối hình tam giác
• Nguồn nối hình tam giác, tải nối hình sao

Câu hỏi 2 trang 17

Mạch ba pha ba dây và ba pha bốn dây khác nhau như thế nào?

Lời giải:

Mạch ba pha ba dây và ba pha bốn dây khác nhau là: mạch ba pha bốn dây có thêm dây trung tính còn mạch ba pha ba dây thì không.

Câu hỏi 1 trang 18

Trong mạch điện ba pha, thế nào là dòng điện dây, dòng điện pha, điện áp dây, điện áp pha?

Lời giải:

• Dòng điện dây: là dòng điện hiệu dụng trên các dây pha.
•  Dòng điện pha: là dòng điện hiệu dụng chạy qua các tải điện mỗi pha.
• Điện áp dây: là điện áp hiệu dụng giữa hai dây pha.
• Điện áp pha: là điện áp hiệu dụng trên các tải điện mỗi pha.

Câu hỏi 2 trang 18

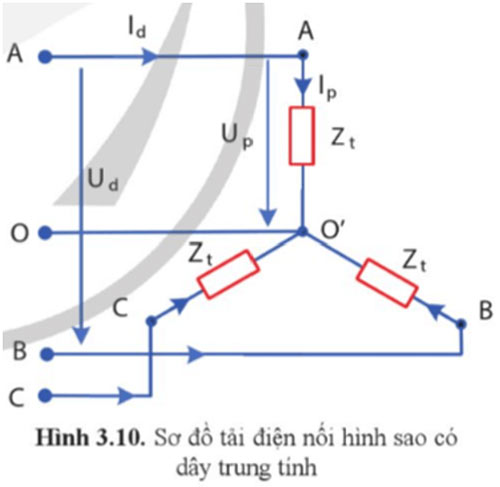

Giá trị hiệu dụng của các đại lượng Up, Ud, Ip và Id (Hình 3.10) có quan hệ như thế nào trong mạch ba pha tải điện nối hình sao đối xứng?

Lời giải:

Giá trị hiệu dụng của các đại lượng Up, Ud, Ip và Id (Hình 3.10) trong mạch ba pha tải điện nối hình sao đối xứng có quan hệ như sau:

\(I_d=I_p\)

\(U_d=\sqrt{3}U_p\)

Giải Công nghệ 12 Cánh diều Bài 3 - Luyện tập

Luyện tập 1

Nguồn điện ba pha trong khu dân cư có nối hình tam giác không? Vì sao?

Lời giải:

- Nguồn điện ba pha trong khu dân cư thường không nối hình tam giác.

- Giải thích: mạch điện ba pha với các tải sinh hoạt thường là không đối xứng nên sử dụng cách nối hình sao có dây trung tính để điện áp trên các pha của mạng điện ba pha bốn dây được duy trì gần như không đổi.

Luyện tập 2

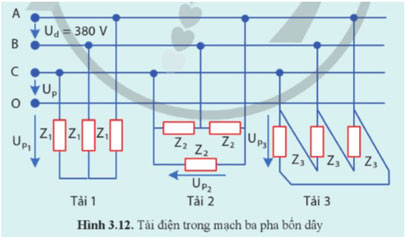

Cho mạch ba pha có nguồn và tải đối xứng (Hình 3.12) biết điện áp dây U_d = 380V. Em hãy cho biết:

• Các tải điện nối hình gì?
• Điện áp pha đặt lên các tải điện bằng bao nhiêu?

Lời giải:

- Các tải điện:

• Tải 1: nối hình sao
• Tải 3: nối hình tam giác

- Điện áp pha đặt lên các tải điện:

+ Tải 1:

Tải nối hình sao nên: \(Up=\frac{Ud}{\sqrt{3}}=\frac{380}{\sqrt{3}}V=219,4V\)

+ Tải 3: Tải nối tam giác nên:

U_p = U_d = 380V

Giải Công nghệ 12 Cánh diều Bài 3 - Vận dụng

Một động cơ điện ba pha có thông số Y/∆ – 380/220 V . Hãy giải thích thông số này.

Lời giải:

+ Nếu lưới điện có U_d = 380V thì động cơ đấu hình sao.

+ Nếu lưới điện có U_d = 220V thì động cơ đấu hình tam giác.
