Luyện tập 1

So sánh tủ điện phân phối tổng và tủ điện phân phối nhánh.

Lời giải:

So sánh tủ điện phân phối tổng và tủ điện phân phối nhánh:

Tiêu chí	Tủ điện phân phối tổng (MSB)	Tủ điện phân phối nhánh (DB)
Vị trí lắp đặt	Sau máy biến áp, trước các tủ điện phân phối nhánh	Sau tủ điện phân phối tổng, gần các phụ tải
Chức năng	Phân phối điện từ nguồn điện hạ thế cho các tủ điện phân phối nhánh	Phân phối điện từ tủ điện phân phối tổng cho các phụ tải cụ thể
Cấp điện áp	Cao hơn (thường là 0,4 kV hoặc 6 kV)	Thấp hơn (thường là 220V hoặc 380V)
Công suất	Lớn hơn	Nhỏ hơn
Cấu tạo	Phức tạp hơn, bao gồm nhiều ngăn chứa các thiết bị như máy cắt điện, cầu dao, aptomat, thanh cái,...	Đơn giản hơn, bao gồm các thiết bị như aptomat, cầu dao, ổ cắm điện,...
Kích thước	Lớn hơn	Nhỏ hơn
Giá thành	Cao hơn	Thấp hơn
Ứng dụng	Sử dụng trong các hệ thống điện lớn như nhà máy, khu công nghiệp, tòa nhà cao tầng,...	Sử dụng trong các hệ thống điện nhỏ như nhà dân, cửa hàng, văn phòng,...

Luyện tập 2

So sánh tủ điện động lực và tủ điện chiếu sáng.

Lời giải:

So sánh tủ điện động lực và tủ điện chiếu sáng:

Tủ điện động lực thường hoạt động với công suất lớn hơn và dòng điện cao hơn so với tủ điện chiếu sáng.
Tủ điện động lực cần có hệ thống bảo vệ quá tải, ngắn mạch và chống nhiễu điện từ tốt hơn so với tủ điện chiếu sáng.
Việc thiết kế, thi công và lắp đặt tủ điện động lực cần có trình độ chuyên môn cao hơn so với tủ điện chiếu sáng.

Luyện tập 3

Hãy vẽ cấu trúc của mạng điện sản xuất quy mô nhỏ gồm một máy biến áp 22/0,4 kV, một tủ phân phối tổng, ba tủ phân phối nhánh cung cấp đến ba phân xưởng, mỗi phân xưởng có hai tù động lực và một tủ chiếu sáng.

Lời giải:

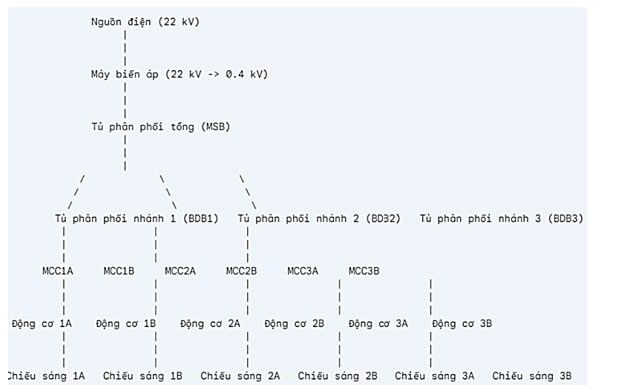

Cấu trúc của mạng điện sản xuất quy mô nhỏ:

Cấu trúc của mạng điện sản xuất quy mô nhỏ

Giải Công nghệ 12 Cánh diều Bài 6 - Vận dụng

Tìm hiểu một cơ sở sản xuất nhỏ và mô tả hệ thống cung cấp điện của cơ sở này. Nêu vai trò của từng thành phần trong hệ thống.

Lời giải:

- Mô tả hệ thống cung cấp điện của cơ sở gồm:

Nguồn điện
Máy biến áp
Tủ phân phối tổng (MDB)
Tủ phân phối nhánh (SDB)
Thiết bị bảo vệ
Thiết bị điều khiển
Hệ thống tiếp địa

- Vai trò của từng thành phần:

Thành phần	Vai trò
Nguồn điện	Cung cấp năng lượng cho hoạt động của cơ sở.
Máy biến áp	Điều chỉnh điện áp phù hợp với thiết bị trong cơ sở.
MDB	Phân phối điện hiệu quả và bảo vệ các mạch chính.
SDB	Cung cấp bảo vệ và điều khiển cho các mạch cục bộ.
Thiết bị bảo vệ	Đảm bảo an toàn cho thiết bị và nhân viên.
Thiết bị điều khiển	Cho phép vận hành hiệu quả và an toàn.
Hệ thống tiếp địa	Bảo vệ thiết bị và nhân viên khỏi nguy cơ điện.
