Giải Công nghệ 8 Bài 5: Bản vẽ nhà giúp các em học sinh lớp 8 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 8 Cánh diều trang 25, 26, 27, 28.

Với lời giải trình bày rõ ràng, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 5 Chủ đề 1: Vẽ kĩ thuật. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn nhé:

Luyện tập Công nghệ 8 Cánh diều Bài 5

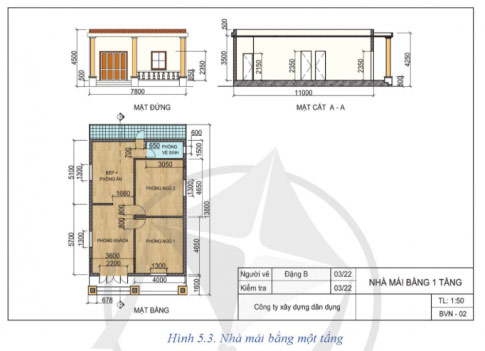

Đọc bản vẽ nhà Hình 5.3 theo trình tự các bước ở Bảng 5.2.

Hình 5.3

Lời giải

1. Khung tên

Tên gọi ngôi nhà: Nhà mái bằng 1 tầng.

Tỉ lệ bản vẽ: 1:50

Nơi thiết kế: Công ty xây dựng dân dụng

2. Hình biểu diễn

Tên gọi các hình biểu diễn của ngôi nhà: Mặt đứng, mặt bằng, mặt cắt.

Vị trí đặt các hình biểu diễn:

Mặt đứng ở vị trí hình chiếu đứng.

Mặt bằng ở vị trí hình chiếu bằng.

Mặt cắt ở vị trí hình chiếu cạnh.

3. Kích thước

Kích thước chung của ngôi nhà: 13800 x 7800 x 4500

Kích thước của từng phòng:

Phòng khách: 5700 x 3600 mm

Phòng ngủ 1: 4650 x 4000 mm

Phòng ngủ 2: 4650 x 4000 mm

Bếp + phòng ăn: 5100 x 3600 mm

Phòng vệ sinh: 3300 x 1500 mm

Hiên nhà: 7800 x 1600 mm

Sân nhà: 7800 x 1400 mm

Kích thước của từng loại cửa:

Cửa đi đơn 4 cánh: 2200 x 1600 mm

Cửa đi đơn 1 cánh (phòng ngủ): 800 mm

Cửa đi đơn 1 cánh (phòng vệ sinh): 700 x 650 mm

Cửa sổ đi đơn 2 cánh: 1300 mm

Cửa sổ đi đơn 2 cánh (nhà vệ sinh): 600 mm

4. Các bộ phận chính của ngôi nhà

Số phòng: 5 phòng

Số lượng cửa đi, cửa sổ: cửa đi: 5 cái, cửa sổ: 5 cái

Loại cửa được sử dụng: cửa đi đơn 4 cánh, cửa đi đơn 1 cánh, cửa sổ đi đơn 2 cánh.

Vận dụng Công nghệ 8 Cánh diều Bài 5

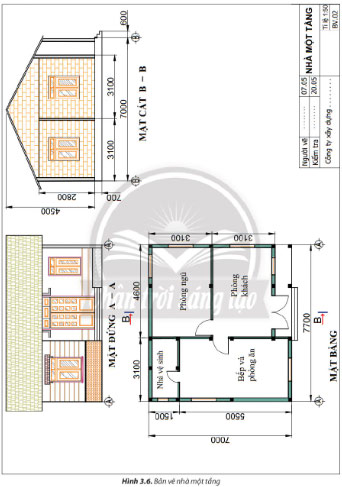

Sưu tầm của một bản vẽ nhà đơn giản và đọc bản vẽ đó.

Lời giải

Vận dụng

1. Khung tên

- Nhà một tầng

- Tỉ lệ 1:150

- Công ty xây dựng....

2. Hình biểu diễn

- Mặt bằng

- Mặt đứng A - A

- Mặt cắt B - B

3. Kích thước

- Kích thước chung: Dài 7700, rộng 7000, cao 5200 (tính cả chiều cao nền nhà).

- Kích thước từng bộ phận:

Phòng khách: 4600 x 3100.
Phòng ngủ: 4600 x 3100.
Bếp và phòng ăn: 7000 x 3100 (kể cả nhà vệ sinh: 3100 x 1500).

4. Các bộ phận chính

- Ba phòng.

- 1 cửa đi đơn 2 cánh; 3 cửa đi 1 cánh; 7 cửa sổ đơn.

- Bậc thềm (2 bậc).
