Giải Công nghệ 8 Bài 8: Truyền và biến đổi chuyển động giúp các em học sinh lớp 8 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 8 Cánh diều trang 44, 45, 46, 47, 48, 49, 50.

Với lời giải trình bày rõ ràng, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng giúp thầy cô giáo thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 8 Chủ đề 2: Cơ khí. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn nhé:

Giải Công nghệ 8 Bài 8: Truyền và biến đổi chuyển động

Luyện tập Công nghệ 8 Cánh diều Bài 8
Vận dụng Công nghệ 8 Cánh diều Bài 8

Luyện tập Công nghệ 8 Cánh diều Bài 8

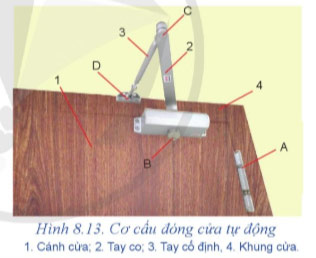

Câu hỏi: Quan sát cơ cấu đóng cửa tự động ở Hình 8.13 và cho biết:

Các khớp A, B, C, D là khớp gì?
Khi tác động mở cánh cửa ra thì các chi tiết 2, 3 chuyển động như thế nào?
Chỉ ra khâu nào là giá đỡ?

Hình 8.13

Lời giải

- Các khớp A, B, C, D là khớp bản lề.

- Khi tác động mở cánh cửa ra thì các chi tiết 2, 3 chuyển động lắc qua lại.

- Giá đỡ là khung cửa.

Câu hỏi 1: Bánh răng dẫn có 20 răng, bánh răng bị dẫn có 60 răng ăn khớp với nhau. Nếu trục bánh răng dẫn quay với tốc độ là 300 vòng/phút thì trục bánh răng bị dẫn quay với tốc độ là bao nhiêu?

Lời giải

Tóm tắt:

Z₁ = 20 răng

Z₂ = 60 răng

n₁ = 300 vòng/phút

n₂ = ? vòng/phút

Áp dụng công thức tỉ số truyền:

$i=\frac{n1}{n2}=\frac{Z2}{Z1}$ $i = \frac{n 1}{n 2} = \frac{Z 2}{Z 1}$

Trục bánh răng bị dẫn quay với tốc độ là:

$n2=\frac{n1.Z1}{Z2}=\frac{300.20}{60}=100vòng/phút$ $n 2 = \frac{n 1. Z 1}{Z 2} = \frac{300.20}{60} = 100 v ò n g / p h ú t$

Câu hỏi 2: Cơ cấu tay quay con trượt (Hình 8.10) có bán kính quay của tay quay là R = 100 mm. Tính quãng đường di chuyển được của con trượt?

Lời giải

R = 100 mm

Quãng đường di chuyển được của con trượt là:

S = 2R = 2.100 = 200 mm

Vận dụng Công nghệ 8 Cánh diều Bài 8

Quan sát và mô tả cấu tạo bộ truyền chuyển động của một số máy móc mà em biết.

Lời giải

Bộ truyền xích xe đạp: Khi chúng ta đạp bàn đạp, lực truyền qua làm trục giữa quay, đĩa xích quay, kéo dây xích chuyển động, dây xích kéo líp quay cùng bánh xe sau, khi bánh xe quay và lăn trên mặt đường làm cho xe chuyển động về phía trước.

Bộ truyền bánh răng ở đồng hồ cơ: Khi bánh răng dẫn quay làm bánh răng bị dẫn quay theo.
