Giải Công nghệ 8 Bài 3: Bản vẽ chi tiết giúp các em học sinh lớp 8 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 8 Cánh diều trang 17, 18, 19, 20.

Với lời giải trình bày rõ ràng, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 3 Chủ đề 1: Vẽ kĩ thuật. Chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn:

Giải Công nghệ 8 Bài 3: Bản vẽ chi tiết

Khám phá Công nghệ 8 Cánh diều Bài 3

I. Nội dung bản vẽ chi tiết

Câu 1: Nội dung của một bản vẽ chi tiết gồm có những gì?

Trả lời:

Nội dung của một bản vẽ chi tiết gồm:

  • Hình biểu diễn
  • Kích thước
  • Yêu cầu kĩ thuật
  • Khung tên

Câu 2: Người công nhân căn cứ vào đâu để có thể chế tạo chi tiết máy đúng như yêu cầu của người thiết kế?

Trả lời:



Người công nhân căn cứ vào bản vẽ kĩ thuật (bản vẽ chi tiết) để có thể chế tạo chi tiết máy đúng như yêu cầu của người thiết kế.

II. Đọc bản vẽ chi tiết

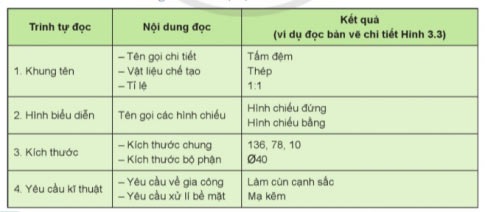

Câu 1: Hãy cho biết trình tự đọc bản vẽ chi tiết.

Trả lời:

Câu 1

Câu 2: Quan sát Hình 3.3 và cho biết:

  • Bản vẽ tấm đệm được vẽ theo tỉ lệ nào vật chế tạo là gì?
  • Kích thước chung, kích thước bộ phận của chi tiết.
  • Yêu cầu kĩ thuật của bản vẽ.

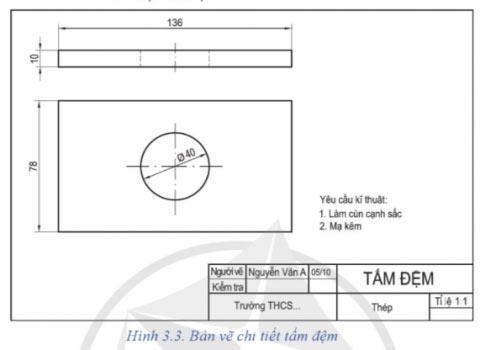

Hình 3.3

Trả lời:

  • Tỉ lệ: 1:1
  • Vật liệu: Thép
  • Kích thước chung: 136 x 78 x 10
  • Kích thước bộ phận: Đường kính trong 40 mm
  • Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm.

Luyện tập Công nghệ 8 Cánh diều Bài 3

Luyện tập 1

Đọc chi tiết ở Hình 3.4 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.5.

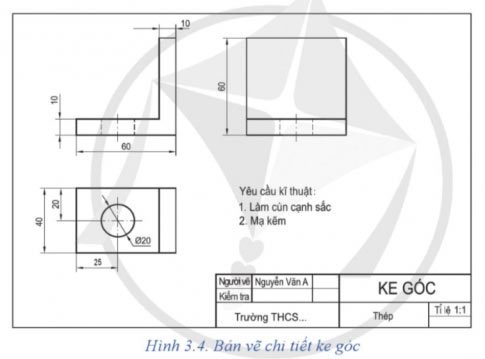

Hình 3.4

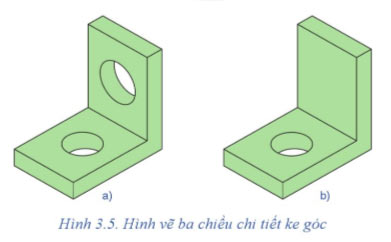

Hình 3.5

Trả lời:

  • Ke góc
  • Tỉ lệ: 1:1
  • Vật liệu: Thép
  • Kích thước chung: 60 x 40 x 10
  • Kích thước bộ phận: Đường kính trong 20 mm
  • Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm
  • Chi tiết tương ứng: b)

Luyện tập 2

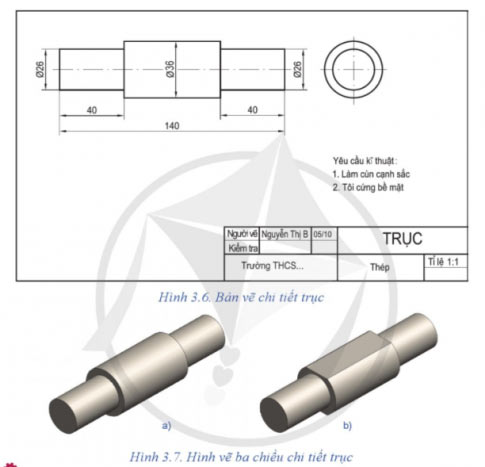

Đọc chi tiết ở Hình 3.6 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.7.

Hình 3.7

Trả lời:

  • Tên gọi: Trục
  • Tỉ lệ: 1:1
  • Vật liệu: Thép
  • Kích thước chung: chiều dài 140 mm
  • Kích thước bộ phận: Đường kính ngoài 36 mm; Đường kính trong 26 mm
  • Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Tôi cứng bề mặt
  • Chi tiết tương ứng: a)
