Giải bài tập Công nghệ 8  Bài 13: Mạch điện điều khiển và mô đun cảm biến giúp các em học sinh lớp 8 nắm chắc kiến thức, biết cách trả lời toàn bộ câu hỏi SGK Công nghệ 8 Cánh diều trang 70, 71, 72, 73, 74, 75, 76.

Nhờ đó, các em sẽ biết cách kể tên một số loại mô đun cảm biến, nêu vai trò và ứng dụng của một số loại mô đun cảm biến. Mời các em cùng tham khảo bài viết dưới đây để chuẩn bị thật tốt cho tiết học Công nghệ 8 Cánh diều Bài 13 Chủ đề 4: Kĩ thuật điện.

Giải Công nghệ 8 Bài 13: Mạch điện điều khiển và mô đun cảm biến

Khởi động Công nghệ 8 Cánh diều Bài 13

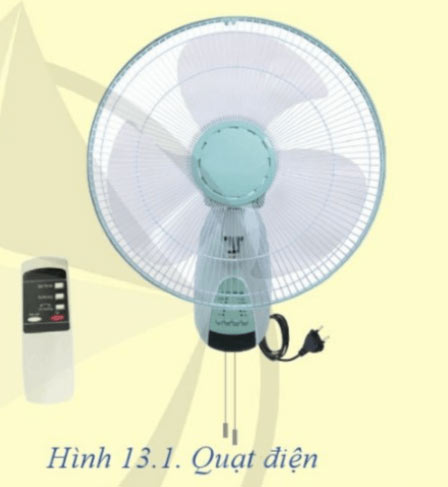

Em cho biết có thể bật, tắt, chọn tốc độ của quạt điện Hình 13.1 bằng những cách nào?

Hình 13.1

Trả lời:

Có thể bật, tắt, chọn tốc độ của quạt điện Hình 13.1 bằng những cách:

- Dùng nút bấm trên quạt

- Dùng điều khiển từ xa

Luyện tập Công nghệ 8 Cánh diều Bài 13

Câu 1: Vẽ sơ đồ khối mạch điện điều khiển, mô tả và nêu chức năng của các khối trong sơ đồ.

Trả lời:

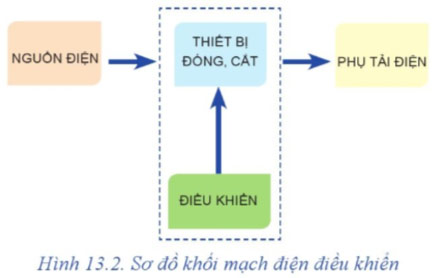

Sơ đồ khối mạch điện điều khiển:

Sơ đồ khối mạch điện điều khiển

Mô tả và chức năng của các khối

  • Nguồn điện: Cung cấp điện cho mạch.
  • Thiết bị đóng, cắt: công tắc, nút bấm cơ khí; tiếp điểm đóng cắt.
  • Điều khiển: đóng, cắt nguồn điện cấp cho phụ tải điện bằng tay hoặc từ xa.
  • Phụ tải điện: các thiết bị biến đổi điện năng thành các năng lượng khác phục vụ đời sống, sản xuất.

Câu 2: Hãy lựa chọn mô đun cảm biến phù hợp cho các tình huống dưới đây.

Tình huống Mô đun cảm biến
Cửa tự động mở khi có người và đóng khi không có người ?
Đèn tự động bật khi trời tối và tắt khi trời sáng ?
Quạt tự động bật khi trời nóng và tắt khi trời mát ?
Tưới cây tự động ?
Trả lời:
Tình huống Mô đun cảm biến
Cửa tự động mở khi có người và đóng khi không có người Mô đun cảm biến hồng ngoại
Đèn tự động bật khi trời tối và tắt khi trời sáng Mô đun cảm biến ánh sáng
Quạt tự động bật khi trời nóng và tắt khi trời mát Mô đun cảm biến nhiệt độ
Tưới cây tự động Mô đun cảm biến độ ẩm

Vận dụng Công nghệ 8 Cánh diều Bài 13

Câu 1: Vẽ và mô tả sơ đồ khối của mạch điện điều khiển trong một đồ dùng điện gia đình em đang sử dụng. Hãy nêu chức năng của từng khối trong sơ đồ.

Trả lời:

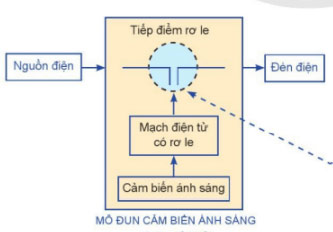

Sơ đồ khối mạch điện điều khiển

Câu 2: Hãy tìm một đồ dùng điện có sử dụng mô đun cảm biến và cho biết đó là mô đun cảm biến nào? Nêu vai trò của mô đun cảm biến đó trong mạch điện điều khiển.

Trả lời:

Mô đun cảm biến nhiệt độ có trong tủ lạnh, máy điều hòa không khí,... có vai trò đóng/ cắt nguồn điện tùy thuộc vào cảm biến nhiệt độ.

Mô đun cảm biến ánh sáng có trong đèn tự động... có vai trò đóng/ cắt nguồn điện tùy thuộc vào cảm biến ánh sáng.

Mô đun cảm biến hồng ngoại có trong đèn... có vai trò đóng/ cắt nguồn điện tùy thuộc vào cảm biến hồng ngoại khi có người đi lại.
