Công nghệ 8 Ôn tập Chương 1 Giải Công nghệ lớp 8 trang 27 sách Chân trời sáng tạo

Giải bài tập SGK Công nghệ 8 trang 27, 28 sách Chân trời sáng tạo giúp các em học sinh lớp 8 xem gợi ý giải các câu hỏi Ôn tập Chương 1: Vẽ kỹ thuật.

Giải Công nghệ 8 trang 27, 28 các em sẽ nắm vững kiến thức trong chương 1 sách giáo khoa Công nghệ 8 Chân trời sáng tạo. Đồng thời, cũng giúp thầy cô tham khảo để soạn giáo án môn Công nghệ lớp 8 cho học sinh của mình theo chương trình mới. Vậy sau đây là nội dung chi tiết tài liệu Soạn Công nghệ 8 Ôn tập Chương 1 mời các bạn cùng theo dõi tại đây.

Giải bài tập Công nghệ lớp 8 Ôn tập chương 1 trang 28

Câu hỏi 1

Bản vẽ kĩ thuật là gì? Bản vẽ kĩ thuật dùng để làm gì?

Lời giải:

- Bản vẽ kĩ thuật là tài liệu trình bày các thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ và các kí hiệu theo tiêu chuẩn quốc gia và quốc tế.

- Bản vẽ kĩ thuật dùng để chế tạo, thi công, kiểm tra đánh giá sản phẩm hoặc để hướng dẫn lắp ráp, vận hành và sử dụng sản phẩm.

Câu hỏi 2

Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí như thế nào?

Lời giải:

Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí như sau:

- Hình chiếu đứng nằm phía trên hình chiếu bằng

- Hình chiếu cạnh nằm bên phải hình chiếu đứng

Câu hỏi 3

Nêu đặc điểm hình chiếu của các khối hình học: hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều, hình trụ, hình nón và hình cầu.

Lời giải:

- Hình hộp chữ nhật, hình lăng trụ, hình chóp đều: hình chiếu có dạng là hình dạng các mặt bao của nó.

- Hình trụ, hình nón, hình cầu: hình chiếu mặt đáy là hình tròn; các hình chiếu theo các hướng còn lại của hình trụ , hình nón là các đa giác; của hình cầu là các hình tròn giống nhau.

Câu hỏi 4

So sánh trình tự đọc bản vẽ lắp và bản vẽ chi tiết

Lời giải:

Bản vẽ chi tiết

Bản vẽ lắp

Giống nhau

- Khung tên

- Hình biểu diễn

- Kích thước

Khác nhau

- Yêu cầu kĩ thuật

- Bảng kê

- Phân tích chi tiết

- Tổng hợp

Câu hỏi 5

Nêu trình tự đọc bản vẽ nhà

Câu hỏi 6

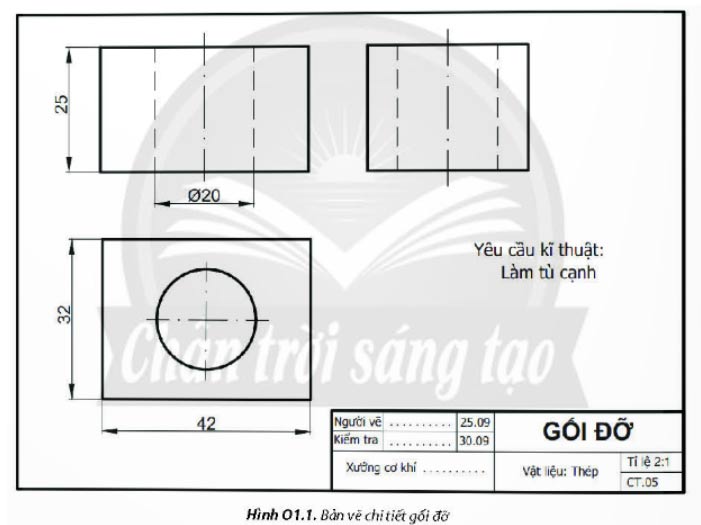

Đọc bản vẽ chi tiết gối đỡ ở Hình O1.1 theo trình tự đã học
