Soạn Công nghệ 8 Bài 10: Mạch điện điều khiển Chân trời sáng tạo là tài liệu vô cùng hữu ích, giúp các em học sinh lớp 8 có thêm nhiều tư liệu tham khảo, đối chiếu lời giải hay, chính xác để biết cách trả lời các câu hỏi trang 71, 72, 73, 74.

Giải bài tập SGK Công nghệ 8 Bài 10 giúp các bạn học sinh nắm vững kiến thức về sơ đồ khối mạch điện điều khiển. Đồng thời có thêm tài liệu tham khảo so sánh với kết quả mình đã làm, rèn luyện củng cố, bồi dưỡng và kiểm tra vốn kiến thức của bản thân.

Công nghệ 8 Bài 10: Mạch điện điều khiển

Khám phá Công nghệ 8 Bài 10 Chân trời sáng tạo
Luyện tập Công nghệ 8 Bài 10 Chân trời sáng tạo

Khám phá Công nghệ 8 Bài 10 Chân trời sáng tạo

Khám phá 1

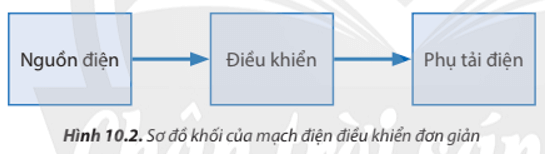

Em hãy quan sát Hình 10.2 và kể tên một số phụ tải trong thực tế.

Trả lời:

Phụ tải trong thực tế:

- Phụ tải điện trở có thể được tìm thấy trong các thiết bị như: Đèn sợi đốt; Lò nướng bánh mì; Lò nướng; Lò sưởi điện...

- Tải trọng cảm ứng có thể được tìm thấy trong các thiết bị như: Máy rửa bát; Máy giặt; Tủ lạnh; Máy điều hòa; Xe máy điện...

Khám phá 2

Hãy kể tên một số loại cảm biến thông dụng mà em biết.

Trả lời:

Một số loại cảm biến thông dụng mà em biết:

- Mô đun cảm biến ánh sáng

- Mô đun cảm biến nhiệt độ

- Mô đun cảm biến độ ẩm

Khám phá 3

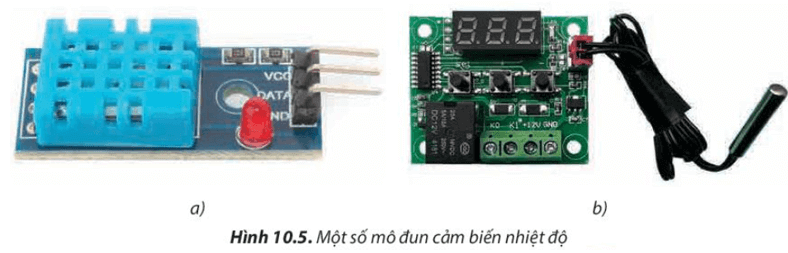

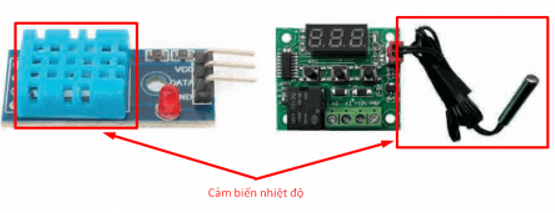

Em hãy chỉ ra vị trí của cảm biến trên các mô đun trong Hình 10.5

Trả lời:

Luyện tập Công nghệ 8 Bài 10 Chân trời sáng tạo

Em hãy cho biết vai trò của các mô đun cảm biến có ở Hình 10.7

Trả lời:

Hình	Vai trò
a	Cảm biến khí gas trong môi trường (VD: máy phát hiện rò rỉ khí gas, cảnh báo cháy nổ do khí gas).
b	Phát hiện (cảm biến) âm thanh, tiếng động xung quanh.
c	Đo và phát hiện bức xạ hồng ngoại có trong môi trường xung quanh.
d	Đo khoảng cách, chuẩn đoán hình ảnh, đo mức nước,...
