Luyện tập Công nghệ 8 Bài 2 Chân trời sáng tạo

Luyện tập 1

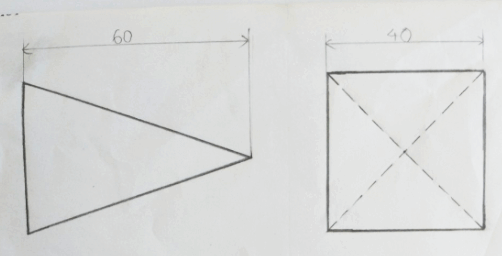

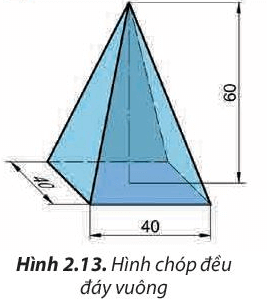

Cho hình chóp đều đáy vuông có chiều cao h = 60 mm, chiều dài cạnh đáy a = 40 mm (Hình 2.13). Hãy vẽ và ghi kích thước hình chiếu đứng và hình chiếu cạnh mới sau khi đặt mặt đáy của hình chóp đáy vuông này song song với mặt phẳng chiếu cạnh (tỉ lệ 1:1)

Lời giải:

Luyện tập 2

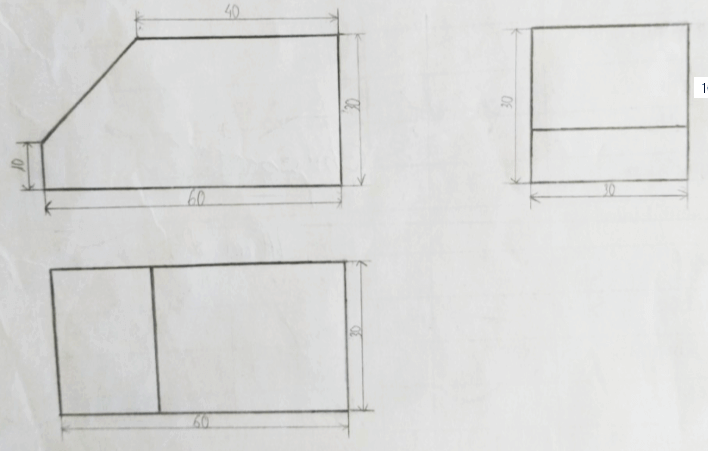

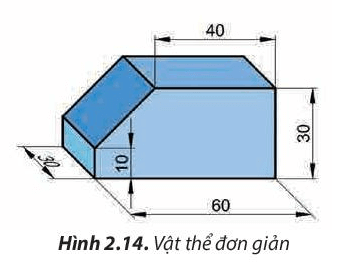

Vẽ và ghi kích thước các hình chiếu của vật thể đơn giản ở Hình 2.14 (tỉ lệ 1:1)

Lời giải:

Vận dụng Công nghệ 8 Bài 2 Chân trời sáng tạo

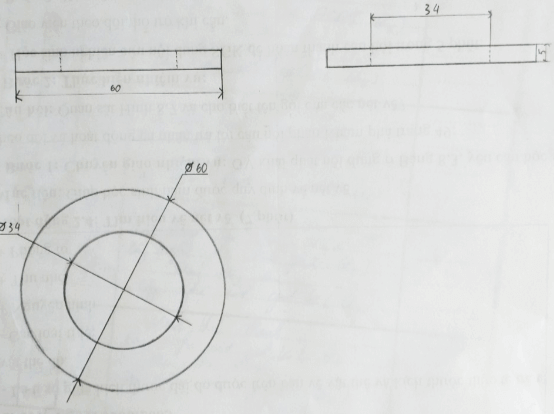

Hãy vẽ các hình chiếu của vòng đệm phẳng (Hình 2.15) có kích thước như sau:

- Đường kích trong của vòng đệm: Ø34 mm

- Đường kính ngoài của vòng đệm: Ø60 mm.

- Bề dày của vòng đệm: 5 mm

Lời giải:

Lý thuyết Hình chiếu vuông góc

1. Khái niệm

- Hình chiếu của vật là hình trên mặt phẳng sau khi chiếu vật lên đó.

- Các điểm A’, B’ và C° trên mặt phẳng là hình chiếu của các điểm A, B và C.

- Các đường thẳng OAA, OBB’ và OCC là các tia chiếu. Mặt chứa hình chiếu gọi là mặt phẳng hình chiếu.

2. Các phép chiếu

- Phép chiếu vuông góc: vẽ hình chiếu vuông góc.

- Phép chiếu song song và phép chiếu xuyên tâm: vẽ hình ba chiều, bổ sung cho hình chiếu vuông góc.
