Công nghệ 8 Bài 6: Truyền và biến đổi chuyển động Giải Công nghệ lớp 8 Bài 6 trang 43 sách Chân trời sáng tạo

Giải bài tập Công nghệ 8 bài 6: Truyền và biến đổi chuyển động Chân trời sáng tạo là tài liệu vô cùng hữu ích, giúp các em học sinh lớp 8 có thêm nhiều tư liệu tham khảo, đối chiếu lời giải hay, chính xác để biết cách trả lời các câu hỏi trang 43, 44, 45, 46, 47, 48, 49.

Giải bài tập SGK Công nghệ 8 bài 6 giúp các bạn học sinh nắm vững kiến thức về tháo lắp và tính tỉ số truyền của một số bộ truyền và biến đổi chuyển động. Đồng thời có thêm tài liệu tham khảo so sánh với kết quả mình đã làm, rèn luyện củng cố, bồi dưỡng và kiểm tra vốn kiến thức của bản thân.

Trả lời câu hỏi nội dung bài học Công nghệ 8 Bài 6

1. Truyền chuyển động

Câu hỏi 1: Quan sát Hình 6.2, mô tả quá trình truyền chuyển động đạp xe của con người đến các bộ phận giúp xe chạy được.

Câu hỏi 2: Vì sao trong các loại xe đạp thể thao, líp (số 4) thường gồm nhiều đĩa xích lớn nhỏ khác nhau?

Câu hỏi 3: Truyền động xích giống và khác truyền động bánh răng như thế nào?

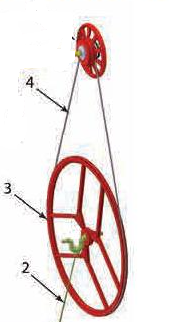

Câu hỏi 4: Hình 6.5 cho thấy truyền động đai khác chuyển động xích như thế nào?

2. Biến đổi chuyển động

Câu hỏi 1: Quan sát cơ cấu tay quay con trượt ở Hình 6.6, hãy xác định dạng chuyển động của cơ cấu.

Câu hỏi 6: Cơ cấu tay quay thanh lắc ở Hình 6.7 giống và khác với cơ cấu tay quay con trượt ở Hình 6.6 như thế nào?

Câu hỏi 7: Nếu nguồn dẫn động ban đầu được dưa vào thanh lắc 3 như thiết bị tập đi bộ lắc tay (Hình 6.7b), cơ cấu này sẽ hoạt động như thế nào?

3. Tháo lắp và tính tỉ số truyền của một số bộ truyền và biến đổi chuyển động

Luyện tập Công nghệ 8 Bài 6 Chân trời sáng tạo

Câu hỏi:

- Quan sát Hình 6.8 và liệt kê các bộ truyền động và các cơ cấu biến đối chuyến động trong máy may đạp chân.

- Giải thích quá trình tạo chuyển động và dẫn động để chi tiết cuối cùng là kim may thực hiện chuyển động lên xuống.

Gợi ý đáp án

1. Các bộ truyền động và các cơ cấu biến đối chuyến động trong máy may đạp chân:

- Cơ cấu quay tay thanh lắc

- Bộ truyền động đai

- Cơ cấu quay tay thanh trượt

2. Giải thích quá trình tạo chuyển động và dẫn động để chi tiết cuối cùng là kim may thực hiện chuyển động lên xuống:

- Chuyển động của bàn đạp: chuyển động lắc.

- Chuyển động của thanh truyền: toàn thanh chuyển động lên xuống, đầu trên chuyển động theo vòng tròn, đầu dưới chuyển động theo cung tròn có tâm là bàn đạp.

- Nhờ dây đai, bánh đai lớn quay làm bánh đai nhỏ quay theo dẫn đến trục máy may quay, đầu thanh truyền chuyển động tròn làm cho kim may chuyển động tịnh tiến lên xuống.

Vận dụng Công nghệ 8 Bài 6 Chân trời sáng tạo

Câu hỏi: Em hãy nêu một sản phẩm có ứng dụng một trong các cơ cấu biến đổi chuyển động. Xác định loại cơ cấu biến đổi chuyển động và mô tả nguyên lí làm việc của sản phẩm mà em đã chọn.

Gợi ý đáp án

Trong quạt máy (có tuốc năng) ứng dụng cơ cấu tay quay thanh lắc

Khi tay quay (màu vàng) quay xung quanh trục, thông qua thanh truyền (xanh lá) làm thanh lắc (màu đỏ) qua lại quanh trục một góc xác định.
