Công nghệ 8 Bài 3: Bản vẽ kĩ thuật Giải Công nghệ lớp 8 Bài 3 trang 19 sách Chân trời sáng tạo

Bản vẽ chi tiết

Bản vẽ lắp

Giống nhau

- Khung tên

- Hình biểu diễn

- Kích thước

Khác nhau

- Yêu cầu kĩ thuật

- Bảng kê

- Phân tích chi tiết

- Tổng hợp

Trình tự đọc

Nội dung đọc

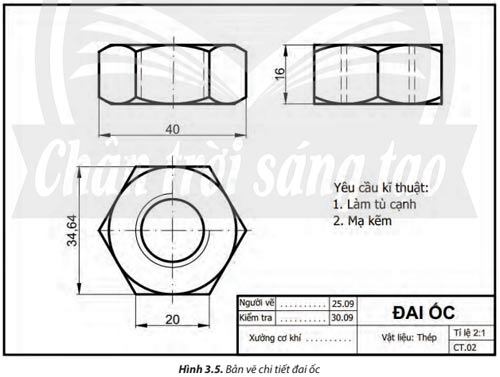

Kết quả đọc bản vẽ đai ốc

(Hình 3.5)

Bước 1. Khung tên

- Tên gọi chi tiết

- Vật liệu chế tạo

- Tỉ lệ bản vẽ

- Đai ốc

- Thép

- Tỉ lệ: 2: 1

Bước 2. Hình biểu diễn

Tên gọi các hình chiếu

Hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh

Bước 3. Kích thước

- Kích thước chung của chi tiết

- Kích thước các phần của chi tiết

- Chiều dài: 40; chiều rộng: 34,64; chiều cao: 16

- Cạnh: 20

Bước 4. Yêu cầu kĩ thuật

Yêu cầu về gia công, xử lí bề mặt

Làm tù cạnh, mạ kẽm

Trình tự đọc

Nội dung đọc

Kết quả đọc bản vẽ nhà một tầng

(Hình 3.6)

Bước 1. Khung tên

- Tên của ngôi nhà

- Tỉ lệ bản vẽ

- Nhà một tầng

- Tỉ lệ: 1: 50

Bước 2. Hình biểu diễn

Tên gọi các hình biểu diễn

- Mặt đứng A – A

- Mặt cắt B – B

- Mặt bằng

Bước 3. Kích thước

- Kích thước chung

- Kích thước từng bộ phận

- Dài 7700, rộng 7000, cao 4500

- Kích thước từng bộ phận:

+ Phòng khách: 4600 x 3100

+ Phòng ngủ: 4600 x 3100

+ Nhà vệ sinh: 3100 x 1500

+ Bếp và phòng ăn: 5500 x 3100

Bước 4. Các bộ phận chính

- Số phòng

- Số của đi và cửa sổ

- Các bộ phận khác

- 3 phòng

- 3 cửa đi đơn 1 cánh, 1 cửa đi đơn 2 cánh, 6 cửa sổ và 1 cửa chớp.

Trình tự đọc

Nội dung đọc

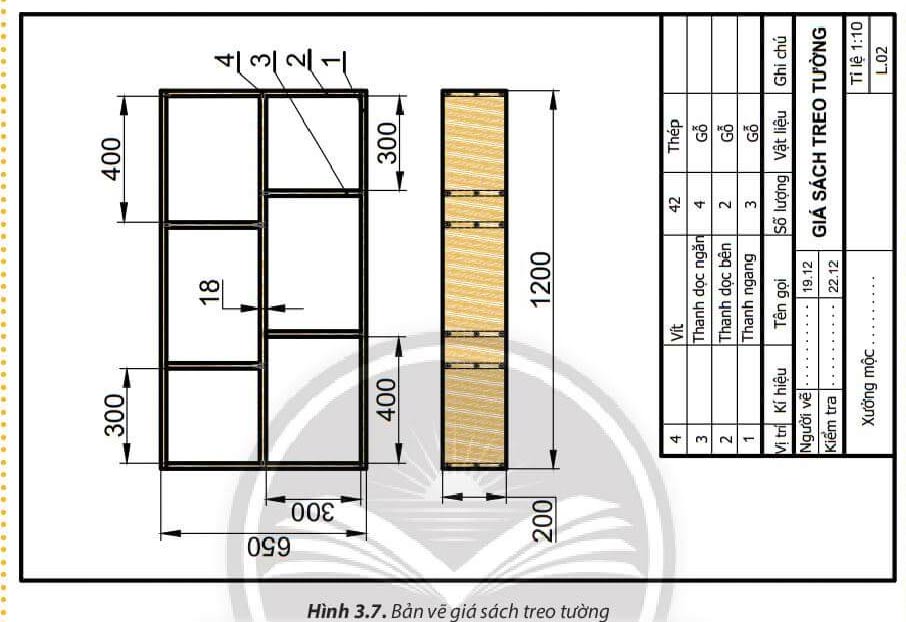

Kết quả đọc bản vẽ giá sách treo tường

(Hình 3.7)

Bước 1. Khung tên

- Tên gọi sản phẩm

- Tỉ lệ bản vẽ

- Giá sách treo tường

- Tỉ lệ: 1: 10

Bước 2. Bảng kê

Tên gọi, số lượng, vật liệu của chi tiết

- Thanh ngang (3), gỗ

- Thanh dọc bên (2), gỗ

- Thanh dọc ngăn (4), gỗ

- Vít (42), thép

Bước 3. Hình biểu diễn

Tên gọi các hình chiếu

- Hình chiếu đứng

- Hình chiếu bằng

Bước 4. Kích thước

- Kích thước chung

- Kích thước lắp ghép giữa các chi tiết

- Kích thước xác định khoảng cách giữa các chi tiết

- Kích thước chung: 1200, 650

Bước 5. Phân tích chi tiết

- Vị trí của các chi tiết

- Thanh ngang (1)

- Thanh dọc bên (2)

- Thanh dọc ngăn (3)

- Vít (4)

Bước 6. Tổng hợp

- Trình tự tháo lắp các chi tiết

- Công dụng của sản phẩm

- Tháo chi tiết: 4 – 3 – 2 – 1

- Lắp chi tiết: 1 – 2 – 3 – 4

- Cố định các chi tiết với nhau
