Giải Công nghệ 8 Bài 5: Bản vẽ nhà giúp các em học sinh lớp 8 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 8 Kết nối tri thức với cuộc sống trang 28, 29, 30, 31.

Với lời giải trình bày rõ ràng, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 5 Chương I: Vẽ kĩ thuật. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn:

Giải Công nghệ 8 Bài 5: Bản vẽ nhà

Thực hành Công nghệ 8 Kết nối tri thức Bài 5

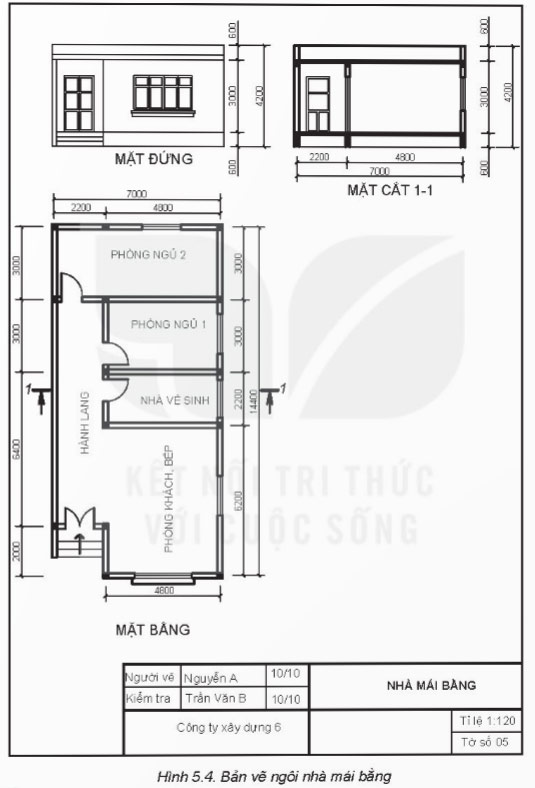

Đọc bản vẽ nhà trên Hình 5.4 theo trình tự ở bảng 5.2:

Hình 5.4

Trả lời:

1. Khung tên:

Nhà mái bằng

1 : 100

2. Hình biểu diễn:

Mặt đứng

Mặt cắt

Mặt bằng

3. Kích thước:

14 400 - 7 000 - 4 200

Phòng khách, phòng bếp: 6 200 - 4 800

Nhà vệ sinh: 4 800 - 2 200

Phòng ngủ 1: 4 800 - 3 000

Phòng ngủ 2: 7 000 - 3 000

Hành lang: 9 400 - 2 200

4. Các bộ phận:

- 1 phòng khách + phòng bếp, 1 nhà vệ sinh, 2 phòng ngủ

- 1 cửa đi 2 cánh, 3 cửa đi 1 cánh, 2 cửa sổ kép, 3 cửa sổ đơn

Vận dụng Công nghệ 8 Kết nối tri thức Bài 5

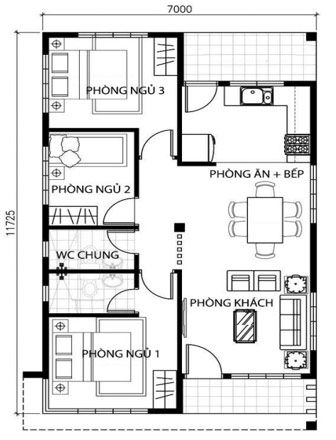

Sưu tầm một số bản vẽ mặt bằng ngôi nhà hoặc căn hộ đơn giản và nêu nhận xét về cách bố trí các phòng.

Trả lời:

Vận dụng

Nhận xét về cách bố trí các phòng:

- Căn hộ có: 1 phòng khách, 1 phòng ăn + bếp, 3 phòng ngủ, 1 phòng vệ sinh chung.

- Các phòng ngủ bố trí về một phía, phòng khách và phòng ăn + bếp bố trí về một phía.
