Giải Công nghệ 8 Bài 2: Hình chiếu vuông góc

Khám phá Công nghệ 8 Kết nối tri thức Bài 2
Luyện tập Công nghệ 8 Kết nối tri thức Bài 2
- Luyện tập 1
- Luyện tập 2
Vận dụng Công nghệ 8 Kết nối tri thức Bài 2

Khám phá Công nghệ 8 Kết nối tri thức Bài 2

Khám phá 1

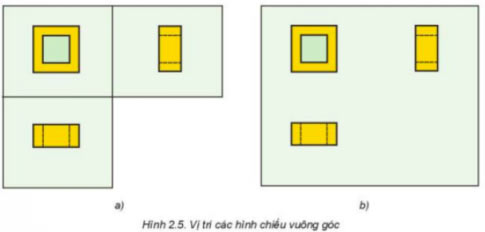

Quan sát Hình 2.5b và cho biết:

1. Vị trí các hình chiếu trên bản vẽ được sắp xếp như thế nào?

2. Mối liên hệ giữa hình chiếu đứng và hình chiếu bằng, giữa hình chiếu đứng và hình chiếu cạnh.

Hình 2.5b

Trả lời:

1. Theo thứ tự từ trái sang phải, từ trên xuống dưới: Hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng.

2. Hình chiếu đứng và hình chiếu bằng: vuông góc với nhau

Hình chiếu đứng và hình chiếu cạnh: vuông góc với nhau

Khám phá 2

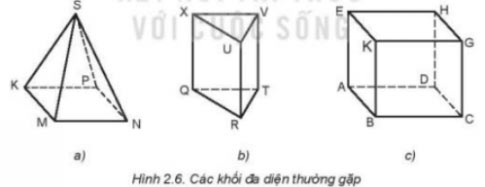

Căn cứ vào nội dung mô tả trên, hãy cho biết tên gọi của các Hình 2.6a, b, c.

Hình 2.6a, b, c

Trả lời:

a) Hình chóp đều

b) Hình lăng trụ đều

c) Hình hộp chữ nhật

Khám phá 3

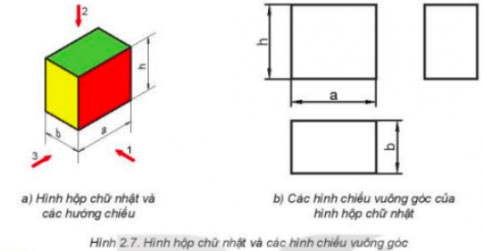

Quan sát Hình 2.7 và cho biết: Các hướng chiếu 1, 2, 3 tương ứng với hướng chiếu nào trong các hướng chiếu từ trước, từ trên và từ trái?

Hình 2.7

Trả lời:

Hướng chiếu 1: hướng chiếu từ trái
Hướng chiếu 2: hướng chiếu từ trên
Hướng chiếu 3: hướng chiếu từ trước

Khám phá 4

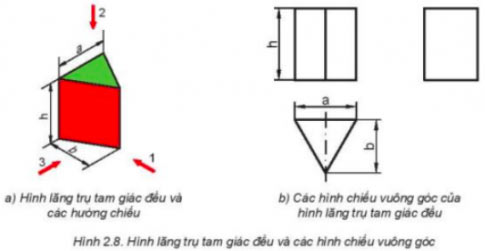

Quan sát Hình 2.8 và cho biết: Các bề mặt màu xanh, đỏ trên thực tế là hình gì, có kích thước bằng bao nhiêu?

Hình 2.8

Trả lời:

Bề mặt màu xanh: hình tam giác đều, có kích thước cạnh đáy là a, cạnh bên là b.

Bề mặt màu đỏ: hình chữ nhật, có kích thước chiều dài là h, chiều rộng là b.

Khám phá 5

Quan sát Hình 2.9 và nêu đặc điểm các hình chiếu của hình chóp tứ giác đều.

Hình 2.9

Trả lời:

Hình chóp tứ giác đều có 4 cạnh bên là tam giác cân với chiều cao h cạnh đáy a, cạnh đáy hình chóp tứ giác đều là hình vuông cạnh a

Khám phá 6

Căn cứ vào nội dung mô tả trên, hãy cho biết tên gọi của các Hình 2.12a, b, c.

Hình 2.12

Trả lời:

a) Hình cầu

b) Hình nón

c) Hình trụ

Khám phá 7

Quan sát Hình 2.13 và cho biết: Các hình chiếu vuông góc của hình trụ là hình gì? Có kích thước bằng bao nhiêu?

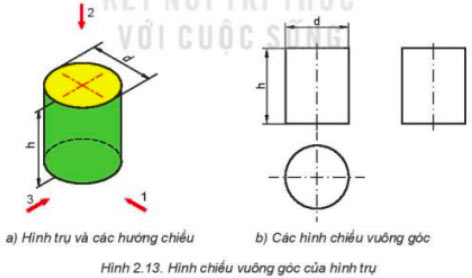

Hình 2.13

Trả lời:

Hướng chiếu 1: hình chữ nhật có chiều dài h và chiều rộng d
Hướng chiếu 3: hình chữ nhật có chiều dài h và chiều rộng d
Hướng chiếu 2: hình tròn có đường kính d

Khám phá 8

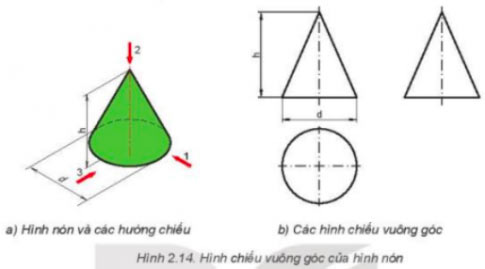

Quan sát Hình 2.14 và cho biết: Các hình chiếu của hình nón là hình gì? Có kích thước bằng bao nhiêu?

Hình 2.14

Trả lời:

Hướng chiếu 1 và hướng chiếu 3: hình tam giác đều có cạnh h và độ dài đáy d

Hướng chiếu 2: hình tròn có đường kính d

Khám phá 9

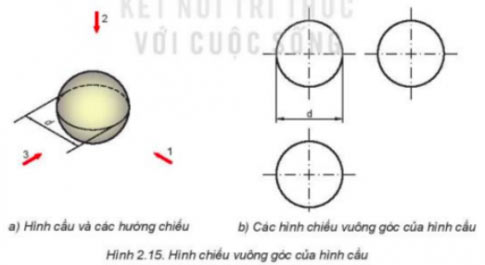

Quan sát Hình 2.15 và nêu đặc điểm các hình chiếu của hình cầu.

Hình 2.15

Trả lời:

Các hình chiếu của hình cầu đều là hình tròn với đường kính d

Nói cách khác, các hình chiếu của hình cầu giống nhau và bằng nhau

Luyện tập Công nghệ 8 Kết nối tri thức Bài 2

Luyện tập 1

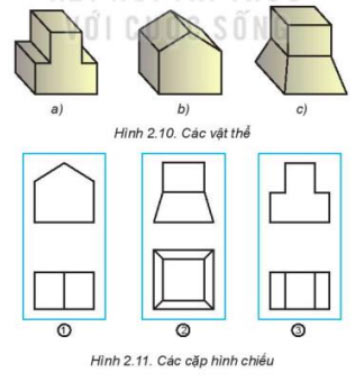

Quan sát các vật thể trên Hình 2.10 và cho biết: Mỗi vật thể được ghép lại bởi những khối đa diện nào? Tìm các hình chiếu tương ứng của chúng trên Hình 2.11.

Hình 2.11

Trả lời:

a) Hình được ghép bởi 2 hình hộp chữ nhật

Tương ứng với hình chiếu 3

b) Hình được ghép bởi hình lăng trụ ngũ giác đều

Tương ứng với hình chiếu 1

c) Hình được ghép bởi hình hộp chữ nhật và hình lăng trụ tứ giác đều

Tương ứng với hình chiếu 2

Luyện tập 2

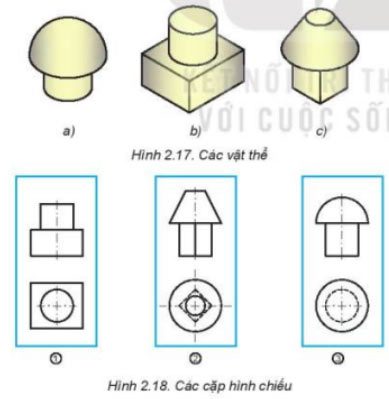

Quan sát các vật thể trên Hình 2.17 và cho biết: Vật thể được ghép bởi những khối (hoặc một phần của khối) nào? Tìm các hình chiếu tương ứng của chúng trên Hình 2.18.

Hình 2.17
