Giải Công nghệ 12 Kết nối tri thức Bài 10 - Mở đầu

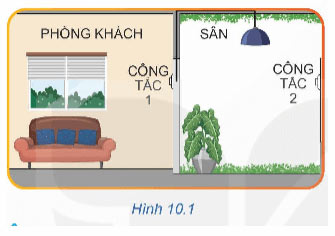

Quan sát Hình 10.1 và cho biết cần sử dụng loại công tắc nào nếu muốn điều khiển bóng đèn từ hai vị trí khác nhau?

Lời giải:

Muốn điều khiển đèn từ hai vị trí khác nhau thì chúng ta sử dụng công tắc ba cực.

Giải Công nghệ 12 Kết nối tri thức Bài 10 - Khám phá

Quan sát Hình 10.2 và mô tả hoạt động của công tắc ba cực. Nguồn điện được nối vào cực nào của công tắc?

Lời giải:

- Mô tả hoạt động của công tắc ba cực:

• Khi hai công tắc ở cùng 1 vị trí (1 – 1 hoặc 2 – 2) thì khi đó mạch điện sẽ kín và đèn sẽ sáng.
• Khi hai công tắc ở vị trí đối nhau (1 – 2 hoặc 2 – 1) thì mạch hở, lúc này đèn sẽ không sáng.

- Nguồn điện được nối vào cực động của công tắc.
