Công nghệ 9 Bài 3: Thiết bị, vật liệu, dụng cụ dung cho lắp đặt mạng điện trong nhà Giải Công nghệ 9 Lắp đặt mạng điện trong nhà Cánh diều trang 16, 17, 18, 19, 20

Giải Công nghệ 9 Lắp đặt mạng điện trong nhà Bài 3: Thiết bị, vật liệu, dụng cụ dung cho lắp đặt mạng điện trong nhà giúp các em học sinh lớp 9 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 9 Cánh diều trang 16, 17, 18, 19, 20.

Với lời giải trình bày rõ ràng, cẩn thận, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng là tài liệu hữu ích giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 3 Công nghệ 9 Trải nghiệm nghề nghiệp - Mô đun Lắp đặt mạng điện trong nhà. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn:

Giải Công nghệ 9 Cánh diều Bài 3 - Khám phá

Khám phá trang 16

Lựa chọn cầu dao và aptomat dựa trên các tiêu chí nào?

Trả lời:

Các tiêu chí lựa chọn cầu dao và aptomat là:

  • Dòng điện định mức lớn hơn dòng điện qua đồ dùng điện.
  • Điện áp định mức lớn hơn điện áp của mạng điện trong nhà.

Khám phá trang 16

Lựa chọn công tắc và ổ cắm điện dựa trên các tiêu chí nào?

Trả lời:

Lựa chọn công tắc và ổ cắm điện theo các tiêu chí:

  • Dòng điện định mức lớn hơn dòng điện qua đồ dùng điện.
  • Điện áp định mức lớn hơn điện áp của mạng điện trong nhà.

Luyện tập trang 17

Lựa chọn aptomat cho mạch điện cung cấp điện cho bếp từ (1 400 W) và lò vi sóng (1 100 W) sử dụng trong mạng điện trong nhà có điện áp 220 V.

Trả lời:

* Lựa chọn aptomat cho bếp từ:

Cường độ dòng điện qua bếp từ là:

1 400 : 220 = 6,36 (A)

Dòng điện định mức của aptomat là:

6,36 + (6,36 × 30%) = 8,27 (A)

Vậy lựa chọn loại aptomat có dòng điện định mức là: 10A

* Lựa chọn aptomat cho lò vi sóng:

Cường độ dòng điện qua lò vi sóng là:

1 100 : 220 = 5 (A)

Dòng điện định mức của aptomat là:

5 + (5 × 30%) = 6,5 (A)

Vậy lựa chọn loại aptomat có dòng điện định mức là: 10A

Khám phá trang 17

Lựa chọn tiết diện dây dẫn điện dựa trên các tiêu chí nào?

Trả lời:

Tiêu chí lựa chọn tiết diện dây dẫn điện là:

  • Cường độ dòng điện
  • Công suất của đồ dùng điện

Khám phá trang 18

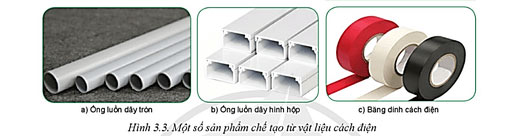

Hãy lựa chọn sản phẩm được chế tạo từ vật liệu cách điện ở Hình 3.3 với mục đích bảo vệ dây dẫn điện, tránh bị ảnh hưởng bởi tác động bên ngoài.

Thiết bị, vật liệu, dụng cụ dung cho lắp đặt mạng điện trong nhà

Trả lời:

Lựa chọn sản phẩm với mục đích bảo vệ dây dẫn điện, tránh bị ảnh hưởng bởi tác động bên ngoài là:

  • Ống luồn dây tròn
  • Ống luồn dây hình hộp.

Khám phá trang 18

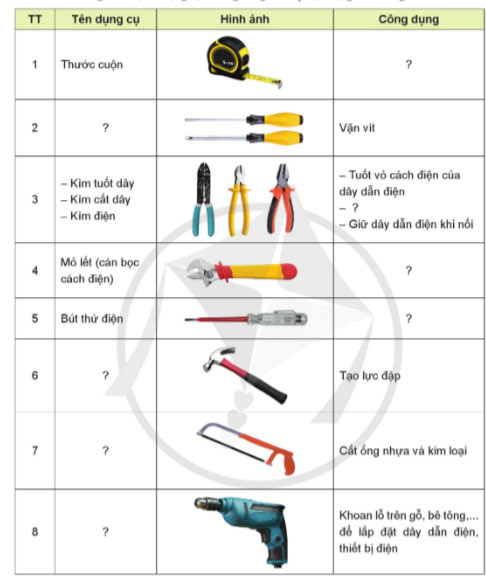

Hoàn thiện nội dung còn thiếu trong Bảng 3.3.

Thiết bị, vật liệu, dụng cụ dung cho lắp đặt mạng điện trong nhà

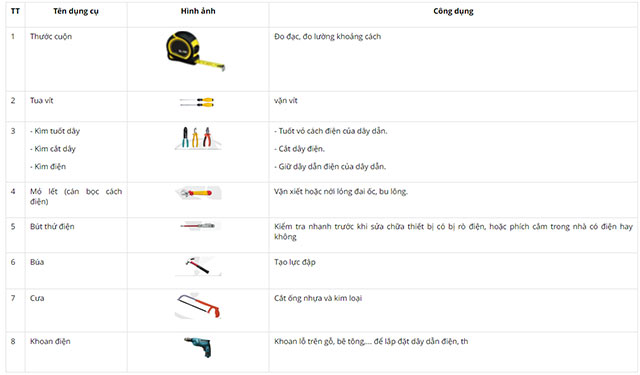

Trả lời:

Thiết bị, vật liệu, dụng cụ dung cho lắp đặt mạng điện trong nhà

Giải Công nghệ 9 Cánh diều Bài 3 - Luyện tập

Luyện tập trang 18

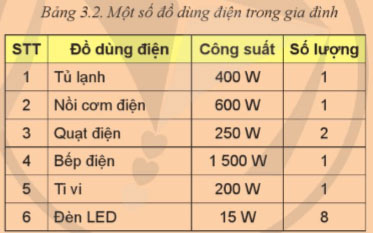

Trong gia đình có sử dụng các đồ dùng điện như Bảng 3.2.

Thiết bị, vật liệu, dụng cụ dung cho lắp đặt mạng điện trong nhà

Dựa vào Bảng 3.1, hãy lựa chọn tiết diện dây dẫn điện cho mạch điện của từng loại đồ dùng điện ở Bảng 3.2, biết mạng điện trong nhà có điện áp 220 V.

Trả lời:

STT

Đồ dùng điện

Công suất

Số lượng

Cường độ dòng điện

Tiết diện dây dẫn

(mm2)

1

Tủ lạnh

400 W

1

I = 400 : 220 = 1,82 (A)

0,5 mm2

2

Nồi cơm điện

600 W

1

I = 600 : 220 = 2,73 (A)

0,5 mm2

3

Quạt điện

250 W

2

I = 250 : 220 = 1,14 (A)

0,5 mm2

4

Bếp điện

1 500 W

1

I = 1 500 : 220 = 6,82 (A)

0,75 mm2

5

Ti vi

200 W

1

I = 200 : 220 = 0,91(A)

0,5 mm2

6

Đèn LED

15 W

8

I = 15 : 220 = 0,07 (A)

0,5 mm2

Luyện tập trang 19

Lựa chọn dụng cụ dùng để:

a) Khoan lỗ trên gỗ, bê tông để lắp đặt thiết bị điện.

b) Tuốt vỏ cách điện và nối dây dẫn điện.

c) Kiểm tra sự rò điện của thiết bị điện.

Trả lời:

Lựa chọn dụng cụ dùng để:

a) Khoan lỗ trên gỗ, bê tông để lắp đặt thiết bị điện: Khoan điện

b) Tuốt vỏ cách điện và nối dây dẫn điện: Kìm tuốt dây

c) Kiểm tra sự rò điện của thiết bị điện: Bút thử điện
