Công nghệ 9 Bài 1: Thiết bị đóng cắt và lấy điện trong gia đình Giải Công nghệ 9 Lắp đặt mạng điện trong nhà Cánh diều trang 5, 6, 7, 8, 9, 10

Giải Công nghệ 9 Lắp đặt mạng điện trong nhà Bài 1: Thiết bị đóng cắt và lấy điện trong gia đình giúp các em học sinh lớp 9 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 9 Cánh diều trang 5, 6, 7, 8, 9, 10.

Với lời giải trình bày rõ ràng, cẩn thận, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng là tài liệu hữu ích giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Bài 1 Công nghệ 9 Trải nghiệm nghề nghiệp - Mô đun Lắp đặt mạng điện trong nhà. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn:

Giải Công nghệ 9 Cánh diều Bài 1 - Khám phá

Khám phá trang 5

Quan sát Hình 1.2 và mô tả cấu tạo công tắc.

Trả lời:

Mô tả cấu tạo của công tắc:

• Vỏ: thường làm bằng nhựa
• Nút bật tắt : thường làm bằng nhựa
• Các cực nối điện: làm bằng đồng

Khám phá trang 6

Trên vỏ công tắc có ghi 6 A - 250 V. Hãy giải thích ý nghĩa thông số kĩ thuật đó.

Trả lời:

Giải thích ý nghĩa thông số kĩ thuật trên vỏ công tắc:

• 6A: Dòng điện định mức là 6A.
• 250 V: Điện áp định mức là 250 V.

Khám phá trang 6

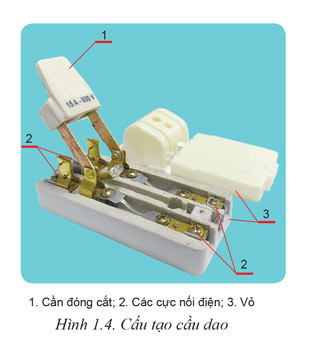

Trên cần đóng cắt hoặc vỏ của cầu dao có ghi 15 A - 600 V. Hãy giải thích ý nghĩa thông số kĩ thuật đó.

Trả lời:

Ý nghĩa thông số kĩ thuật trên cần đóng cắt hoặc vỏ của cầu dao:

• 600 V là điện áp định mức của cầu dao
• 15A là dòng điện định mức của cầu dao.

Khám phá trang 7

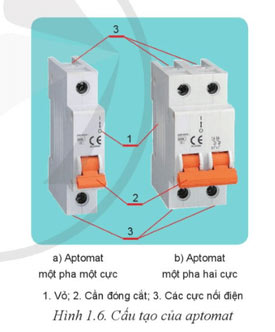

So sánh chức năng của aptomat với cầu dao. Từ đó, nêu ưu điểm của aptomat.

Trả lời:

- So sánh chức năng của Aptomat và cầu dao:

+ Giống nhau: đều là thiết bị đóng cắt.

+ Khác nhau:

• Cầu dao: đóng cắt điện bằng tay, có tác dụng đóng ngắt dòng điện khi mạch điện bị quá tải hoặc gặp phải tình trạng ngắn mạch.
• Aptomat: đóng cắt tự động khi sự cố mạch điện xảy ra trong hệ thống điện mà nó quản lý, có tính năng vượt trội so với cầu dao.

- Ưu điểm của Aptomat là:

• Tự động đóng ngắt khi không may xảy ra các sự cố về điện trong mạch điện.
• Khắc phục hiện tượng cháy nổ ở các thiết bị điện.

Khám phá trang 7

Trên vỏ của aptomat có ghi 10A – 240 V, giải thích ý nghĩa thông số kĩ thuật đó.

Trả lời:

Ý nghĩa thông số kĩ thuật ghi trên vỏ của aptomat là:

• 20 A: dòng điện định mức là 15 A.
• 240 V: điện áp định mức là 240 V.

Khám phá trang 8

Kể tên một số đồ dùng điện trong gia đình thường lấy điện qua ổ cắm điện.

Trả lời:

Một số đồ dùng điện trong gia đình thường lấy điện qua ổ cắm điện:

• Đèn điện
• Tivi
• Máy nghe nhạc.
• Máy giặt
• Ấm đun nước.
• Nồi cơm điện
• Máy tính
• Máy sấy tóc

Khám phá trang 8

Các bộ phận của ổ cắm điện được làm bằng vật liệu gì?

Trả lời:

Vật liệu chế tạo các bộ phận của ổ cắm điện:

• Đối với phần vỏ: thường làm bằng nhựa hoặc sứ.
• Đối với các cực tiếp điện: làm bằng đồng.

Khám phá trang 8

Trên vỏ ổ cắm điện kéo dài có ghi 15 A - 250 V, giải thích ý nghĩa thông số kĩ thuật đó.

Trả lời:

Ý nghĩa thông số kĩ thuật trên vỏ ổ cắm điện:

• 15A: Dòng điện định mức là 15 A
• 250V: Điện áp định mức là 250 V

Khám phá trang 8

Tại sao không nối quạt để bàn trực tiếp với nguồn điện mà phải nối với phích cắm điện để lấy điện?

Trả lời:

Người ta không nối quạt để bàn trực tiếp với nguồn điện mà phải nối với phích cắm điện để lấy điện vì một số lí do sau:

• Nối quạt trực tiếp vào đường dây điện thì quạt sẽ hoạt động 24/24 sẽ gây nguy hiểm.
• Nếu cố định quạt vào mạch điện thì không thuận tiện trong sử dụng, không thể di chuyển sang vị trí khác.

Khám phá trang 9

Giải thích ý nghĩa thông số 10 A - 250 V ghi trên vỏ phích cắm điện. Vì sao khi sử dụng cần lựa chọn phích cắm điện có thông số kĩ thuật phù hợp với ổ cắm điện?

Trả lời:

- Ý nghĩa thông số ghi trên vỏ phích cắm điện là:

• 10 A: Dòng điện định mức là 10 A.
• 250 V: Điện áp định mức là 250 V

- Khi sử dụng cần lựa chọn phích cắm điện có thông số kĩ thuật phù hợp với ổ cắm điện để đảm bảo an toàn khi sử dụng.

Giải Công nghệ 9 Cánh diều Bài 1 - Luyện tập

Luyện tập 1

Nêu chức năng của thiết bị đóng cắt và lấy điện trong gia đình.

Trả lời:

- Chức năng của thiết bị đóng cắt: là bảo vệ hệ thống điện khỏi các nguy cơ như quá tải, ngắn mạch và các sự cố điện khác. Khi dòng điện vượt quá mức cho phép, thiết bị đóng cắt sẽ ngắt mạch, ngăn chặn dòng điện tiếp tục lưu thông qua mạch điện, giúp ngăn chặn nguy cơ gây ra sự cố, bảo vệ thiết bị và người sử dụng.

- Chức năng của thiết bị lấy điện: là cung cấp điện năng từ nguồn điện đến các thiết bị điện trong gia đình hoặc trong môi trường làm việc; cung cấp điện an toàn thông qua các chân cắm, nơi mà các thiết bị điện có thể được kết nối một cách dễ dàng và an toàn; tránh tình trạng ngắn mạch hoặc va đập.

Luyện tập 2

a) Tìm hiểu một số thiết bị đóng cắt và lấy điện theo mẫu gợi ý dưới đây (Bảng 1.1).

- Nêu tên các bộ phận chính của thiết bị đóng cắt và lấy điện.

- Đọc các thông số kĩ thuật ghi trên thiết bị đóng cắt và lấy điện. Giải thích ý nghĩa những thông số kĩ thuật đó.

Bảng 1.1. Tìm hiểu cấu tạo, thông số kĩ thuật của một số thiết bị đóng cắt và lấy điện trong gia đình

b) Đánh giá kết quả tìm hiểu theo các tiêu chí trong Phiếu đánh giá (Bảng 1.2) sau:

Bảng 1.2. Đánh giá kết quả tìm hiểu thiết bị đóng cắt và lấy điện trong gia đình

Trả lời:

a)

b)
