Vật lí 11 Bài 26: Thực hành Đo suất điện động và điện trở trong của pin điện hoá

I. Dụng cụ thí nghiệm
II. Thiết kế phương án thí nghiệm
III. Tiến hành thí nghiệm
IV. Kết quả

I. Dụng cụ thí nghiệm

II. Thiết kế phương án thí nghiệm

III. Tiến hành thí nghiệm

IV. Kết quả

Hoạt động:

Nhận xét và đánh giá kết quả thí nghiệm

1. Nhận xét về dạng đồ thị và mối quan hệ U và I đối với pin cũ và pin mới.

2. Em có thể đề xuất một phương án thí nghiệm khác để có thể đo suất điện động và điện trở trong của nguồn điện.

Bài làm

1. Ví dụ xử lí kết quả thí nghiệm:

Kết quả đo với pin cũ:

Số thứ tự	R ( Ω )	U ( V )	I ( A )
1	100	1,25	0,01
2	90	1,14	0,04
3	80	0,95	0,05
4	70	0,81	0,07
5	60	0,66	0,93

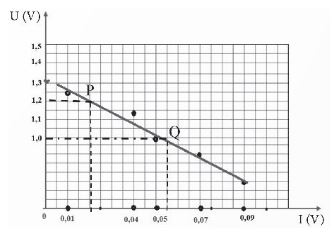

Đồ thị quan hệ U và I với pin cũ:

Dạng đồ thị của U = f(I) là một đường thẳng. Kéo dài đồ thị cho cắt trục tung U(V). Giao điểm chính là trị số của suất điện động E. Từ đồ thị ta tính được E = 1,31V

Chọn hai điểm P và Q trên đồ thị, xác định U_P, U_Q, I_Q, I_P, từ đó tính được:

$r = \frac{U_{P} - U_{Q} }{I_{Q} - I_{P} }$ $r = \frac{U_{P} - U_{Q} }{I_{Q} - I_{P} }$ = 0.3 $\Omega$ $\Omega$

Kết quả đo với pin mới:

Số thứ tự	R ( Ω )	U ( V )	I ( A )
1	100	1,42	0,05
2	90	1,37	0,09
3	80	1,31	0,15
4	70	1,19	0,25
5	60	1,05	0,41

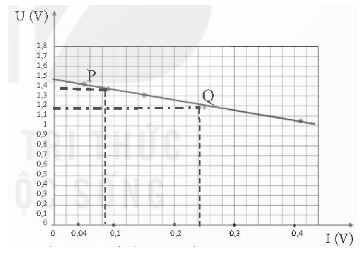

Đồ thị quan hệ U và I với pin mới:

Dạng đồ thị của U = f(I) là một đường thẳng. Kéo dài đồ thị cho cắt trục tung U(V). Giao điểm chính là trị số của suất điện động E. Từ đồ thị ta tính được E = 1,46V

Chọn hai điểm P và Q trên đồ thị, xác định U_P, U_Q, I_Q, I_P, từ đó tính được:

$r = \frac{U_{P} - U_{Q} }{I_{Q} - I_{P} } = 0.1\Omega$ $r = \frac{U_{P} - U_{Q} }{I_{Q} - I_{P} } = 0.1\Omega$

2. Phương án thí nghiệm khác đo suất điện động và điện trở trong của nguồn điện có thể mắc mạch điện như hình.
