Công nghệ 9 Chủ đề 2: Bản vẽ cắt may Giải Công nghệ 9 Cắt may Chân trời sáng tạo trang 13 → 20

Giải Công nghệ 9 Cắt may Chủ đề 2: Bản vẽ cắt may giúp các em học sinh lớp 9 tham khảo, biết cách trả lời toàn bộ câu hỏi trong sách giáo khoa Công nghệ 9 Chân trời sáng tạo trang 13, 14, 15, 16, 17, 18, 19, 20.

Với lời giải trình bày rõ ràng, cẩn thận, dễ hiểu nhằm giúp học sinh nhanh chóng biết cách làm bài. Đồng thời, cũng là tài liệu hữu ích giúp thầy cô thuận tiện trong việc hướng dẫn học sinh ôn tập Chủ đề 2 Công nghệ 9 Trải nghiệm nghề nghiệp - Mô đun Cắt may. Vậy chi tiết mời thầy cô và các em cùng theo dõi bài viết dưới đây của Download.vn:

Giải Công nghệ 9 Chân trời sáng tạo Chủ đề 2 - Khám phá

Khám phá 1

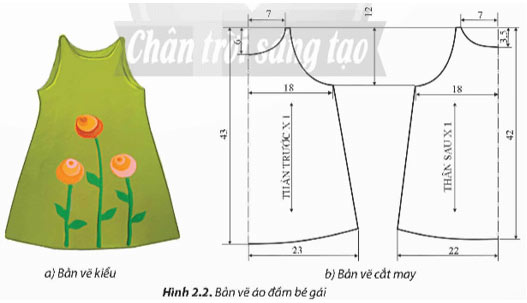

Quan sát Hình 2.2, hãy nêu sự khác nhau giữa bản vẽ kiểu và bản vẽ cắt may.

Trả lời:

Sự khác nhau giữa bản vẽ kiểu và bản vẽ cắt may:

Khám phá 2

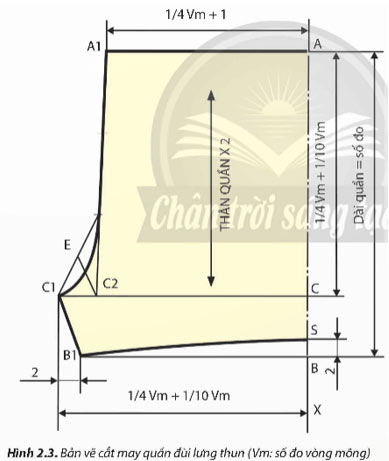

Mỗi nét vẽ kĩ thuật trong bản vẽ cắt may ở Hình 2.3 thể hiện nội dung gì của bản vẽ?

Trả lời:

Nội dung của mỗi nét vẽ kĩ thuật trong bản vẽ cắt may ở Hình 2.3:

- Nét liền đậm:

• Thể hiện đường bao sản phẩm (thân trước, thân sau) và đường may nhìn thấy (đường may nối thân trước và thân sau, đường may viền cổ áo, v.v.).
• Thường có độ dày 0.8 - 1.0 mm.

- Nét liền mảnh:

• Thể hiện đường gióng và đường kích thước.
• Thường có độ dày 0.3 - 0.5 mm.

- Nét đứt:

• Thể hiện đường gấp mép vải (đường gấp mép thân trước, thân sau, tay áo, v.v.).
• Thường có độ dày 0.3 - 0.5 mm và được vẽ cách nhau 2 - 3 mm.

- Nét lượn:

• Thể hiện đường viền cong của sản phẩm (đường viền cổ áo, đường viền tay áo, v.v.).
• Thường được vẽ bằng tay để đảm bảo độ cong mềm mại.

Khám phá 3

Mô tả cách ghi chữ số và công thức tính trên bản vẽ cắt may ở Hình 2.3

Trả lời:

Cách ghi chữ số và công thức tính trên bản vẽ cắt may ở Hình 2.3 như sau:

• Ghi ở giữa, nằm trên đường kích thước, theo phương của đường kích thước.
• Trong công thức, số đo được kí hiệu bằng chữ viết tắt.
• Đơn vị đo: cm

Giải Công nghệ 9 Chân trời sáng tạo Chủ đề 2 - Luyện tập

Luyện tập 1

Lập bản vẽ cắt may tạp dề yếm (kiểu dài che ngực, bụng) như Hình 2.13 với kích thước như sau:

• Dài (đo từ eo): 56 cm
• Chiều cao yếm: 34 cm
• Vòng eo: 68 cm
• Ngang cổ yếm: 22 cm
• Kích thước dây đeo cổ: 48 cm x 2,5 cm
• Kích thước dây buộc eo: 45 cm x 1,5 cm

Trả lời:

Lập bản vẽ cắt may tạp dề yếm :

- Bước 1: Chuẩn bị

• Giấy vẽ khổ A0 hoặc A1
• Thước kẻ, thước đo góc, compa
• Bút chì, tẩy
• Giấy can (tùy chọn)

- Bước 2: Vẽ thân tạp dề

+ Vẽ một hình chữ nhật với kích thước

• Chiều dài: 56 cm (tính từ eo)
• Chiều rộng: 68 cm (vòng eo)

+ Chia đôi hình chữ nhật theo chiều dọc để tạo thành hai phần thân trước và thân sau.

+ Vẽ cong phần eo của hai thân để tạo độ ôm sát cơ thể.

- Bước 3: Vẽ yếm tạp dề

+ Vẽ một hình tam giác với kích thước:

• Chiều cao: 34 cm
• Cạnh đáy: 22 cm (ngang cổ yếm)

+ Vẽ cong phần đỉnh tam giác để tạo độ mềm mại.

+ Chia đôi hình tam giác theo chiều dọc để tạo thành hai phần yếm trước và yếm sau.

- Bước 4: Vẽ dây đeo cổ và dây buộc eo

+ Vẽ hai hình chữ nhật với kích thước:

• Dây đeo cổ: 48 cm x 2,5 cm
• Dây buộc eo: 45 cm x 1,5 cm

+ Vẽ cong hai đầu của dây đeo cổ và dây buộc eo.

- Bước 5: Hoàn thiện bản vẽ

• Ghi chú các kích thước, đường may, nếp gấp trên bản vẽ.
• Kiểm tra lại độ chính xác của bản vẽ.

- Bước 6: Cắt rập và may tạp dề

• Chuyển bản vẽ lên giấy can hoặc vải.
• Cắt rập theo đường vẽ
• May các chi tiết của tạp dề theo hướng dẫn.

Luyện tập 2

Lập bản vẽ cắt may chân váy lưng thun liền hai tầng như Hình 2.14 với kích thước như sau:

• Dài váy: 50 cm
• Vòng eo: 60 cm

Trả lời:

Học sinh lập bản vẽ cắt may chân váy lưng thun liền hai tầng theo các bước sau:

• Bước 1: Chuẩn bị
• Bước 2: Vẽ thân váy
• Bước 3: Vẽ cạp váy
• Bước 4: Vẽ chân váy
• Bước 5: Hoàn thiện
