Giải Công nghệ 9 Kết nối tri thức Bài 3 - Khám phá

Khám phá trang 15

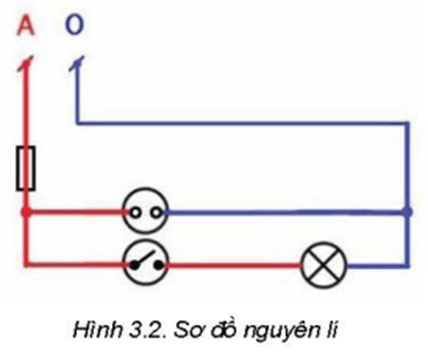

Mô tả sơ đồ nguyên lí Hình 3.2.

Trả lời:

Mô tả sơ đồ nguyên lí:

Sơ đồ gồm 1 cầu chì, 1 công tắc, 1 ổ cắm điều khiển 1 bóng đèn.

Khám phá trang 15

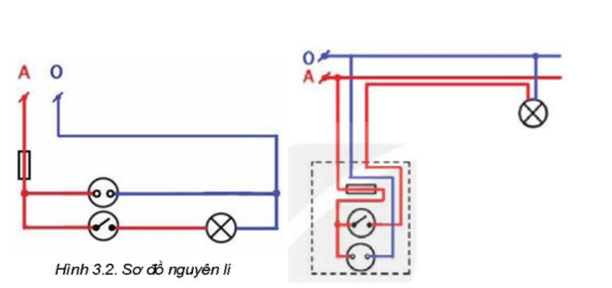

Chỉ ra sự khác biệt giữa sơ đồ lắp đặt trong Hình 3.3 và sơ đồ nguyên lí Hình 3.2.

Trả lời:

Sự khác biệt giữa sơ đồ lắp đặt trong Hình 3.3 và sơ đồ nguyên lí Hình 3.2 là:

Sơ đồ lắp đặt biểu thị rõ vị trí, cách lắp đặt của các thiết bị và đồ dùng điện trong mạng điện. Giúp dự trù vật liệu, lắp đặt, sửa chữa và số lượng các thiết bị điện có trong mạng điện.

Khám phá trang 15

Chỉ ra sự khác nhau trong thiết kế sơ đồ nguyên lí và sơ đồ lắp đặt.

Trả lời:

Sự khác nhau trong thiết kế sơ đồ nguyên lí và sơ đồ lắp đặt:

- Thiết kế sơ đồ nguyên lí: tạo ra bản vẽ mô tả cách thức kết nối các thiết bị và đồ dùng điện với nguồn cấp điện.

- Thiết kế sơ đồ lắp đặt: được lập dựa trên sơ đồ nguyên lí và vị trí thực tế của thiết bị, đồ dùng điện và nguồn cấp.

Giải Công nghệ 9 Kết nối tri thức Bài 3 - Luyện tập

Hãy thiết kế sơ đồ nguyên lí, sơ đồ lắp đặt mạng điện gồm: nguồn điện, aptomat, công tắc hai cực và bóng đèn, trong đó công tắc bật tắt bóng đèn và aptomat bảo vệ mạng điện.

Trả lời:

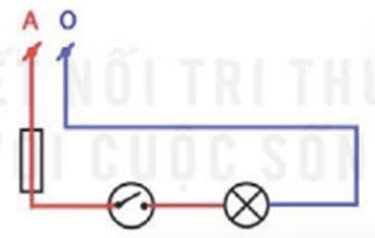

- Sơ đồ nguyên lí:

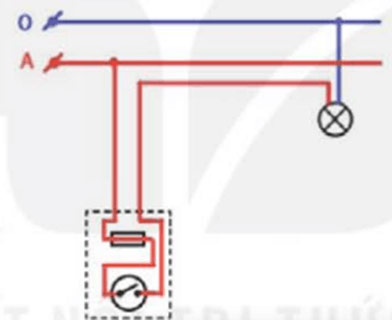

- Sơ đồ lắp đặt:
